La série DR d'emballeuses étirables à bras rotatif sont des machines entièrement automatisées adaptées aux grandes usines efficaces et peuvent être utilisées pour des marchandises de différentes tailles.Ces machines peuvent être personnalisées pour répondre aux demandes des clients et peuvent être intégrées aux lignes de production et d'assemblage ou utilisées pour des tâches d'emballage distinctes.La machine est capable de détecter, centrer, transporter et emballer des marchandises, et le convoyeur peut être adapté au site du client.Avec sa structure entièrement automatisée, cette machine ne nécessite aucune main d'œuvre et constitue une solution hautement efficace et moderne largement utilisée dans des industries telles que l'alimentation, les boissons, la chimie, la fabrication du papier et les matériaux de construction.

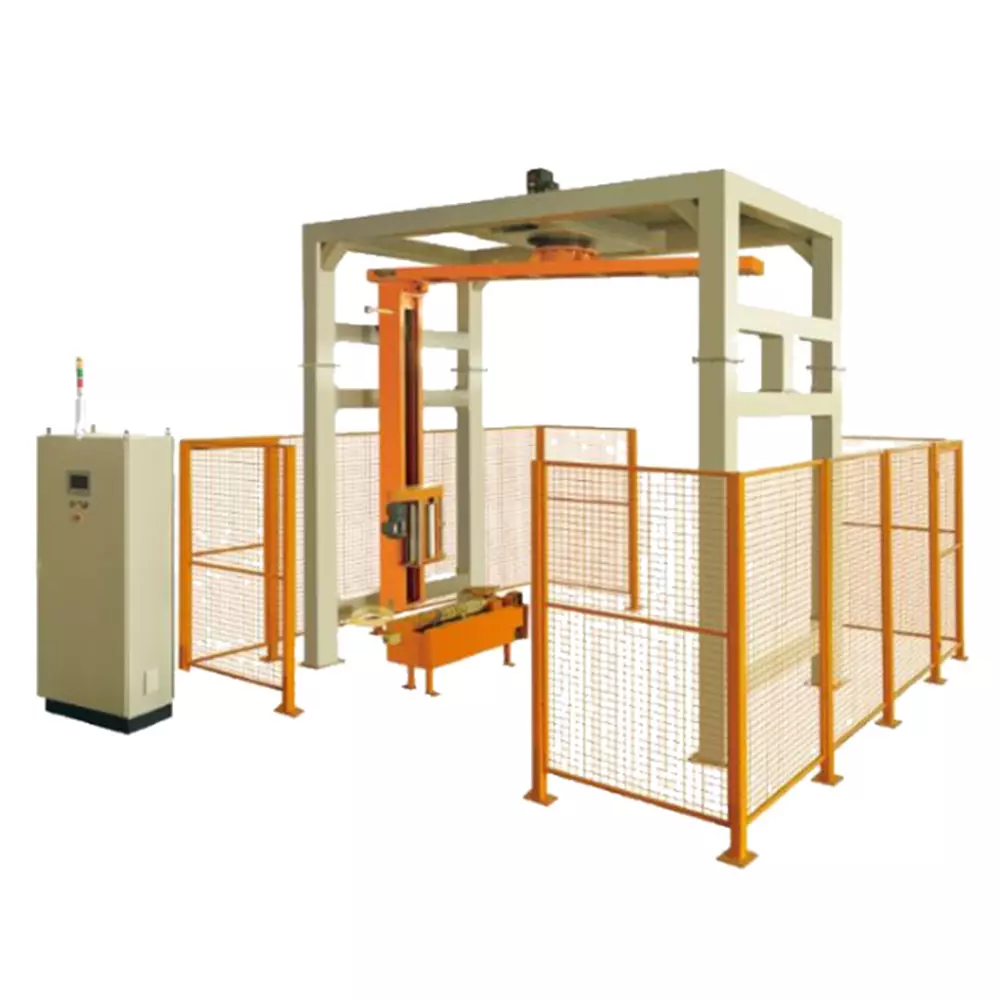

Le modèle DR1800FZ-FM est une machine d'emballage tout-en-un qui comprend une fonction de feuille supérieure.Cette nouvelle machine combine les fonctions d'emballage étirable et de feuille supérieure, permettant un emballage sur les cinq côtés et offrant une protection contre la poussière, l'humidité et la pluie.Il offre les avantages d’un fonctionnement sans main d’œuvre, d’une efficacité élevée et de économies de coûts.
Paramètre technique:
Emballage taille | (500-1200)*(500-1200)*2200(L*L*H) |
Rotatif vitesse du bras | 0-20 tr/min, Ajustable |
Emballage efficacité | >25 palette/heure |
Film système de transport | Pré étirement,>250%, vitesse réglable |
Film serrage de coupe | Automatique coupe-film |
Haut film laminoir | PE/PVA film, largeur : 1800 mm, diamètre : 100-300um, épaisseur : 30-100um |
Emballage flim | PEBDL largeur : 500 mm, épaisseur : 20-35um |
Élévateur partie | Rail vitesse du système de levage réglable |
Convoyeur système | Convoyeur hauteur : 400 mm, vitesse : 8-15 m/min, poids du roulement : 2000 kg |
Contrôle système | automate, paramètres réglables, longueur du film de stratification réglable, produit de détection hauteur automatiquement |
Moteur | Rotatif bras : 1,1 kW, chariot de film : 0,37 kW, élévateur : 0,37 kW, laminoir supérieur : 0,37 kW |
Pouvoir | 380V, 50HZ, 3 phases, 4kw |
Pneumatique | 0,4-0,6 MPa, 35NL/min |
Dimension | 4500*2200*3500mm |
Composant | Quatre colonne robuste, rotative système de bras, laminoir supérieur, serrage automatique de la découpe du film, convoyeur |
1. Système de bras rotatif
1).Inverseur pour ajuster la vitesse du moteur.
2) .bras rotatif avec dispositif de guidage.
3).les deux extrémités du bras rotatif avec 2 blocs d'espacement fixes et le bloc de limite mobile.
2. Système de transport de film
1).le chariot de film levage adopte la transmission par chaîne, stable et grande fiabilité.
2).Film Tension Contrôle ajustement sur le panneau.
3).Film livraison variable vitesse par séparé CC Conduire Moteur
4).Automatique Film Alimentation et Coupe Système
5).c'est un chariot pré-étiré
3. Système de contrôle
1).OMRON Automate.
2).Panneau LED.
3).tordu les couches et la fréquence peut être mis en place.
4). Alimenté pré-étirement système en haut à 250% à min film consommation.
5).Photo-oeil palette hauteur capteur.
6).automatiquement détecter le charger et commencer emballage.
7) .Photoeye détecter retard.
8).transmission par chaîne, positionnement précis.
4. Système de crémaillère
1).Quatre support( épargne de Acier Carbone affronter ) peut rendre la machine plus écurie.
2).la partie supérieure du cadre est équipé d'un mécanisme de transmission
