Déshydratation à haut débit et lavage de gâteaux de filtre à bande sous vide en caoutchouc horizontal Toncin

Déshydratation à haut débit et lavage de gâteaux de filtre à bande sous vide en caoutchouc horizontal Toncin

Le filtre à bande sous vide horizontal en caoutchouc Toncin est un équipement mécanique de séparation solide-liquide de nouveau type, à haute efficacité et à fonctionnement continu, développé par notre société sur la base de l'introduction, de la digestion et de l'absorption de technologies de produits étrangers similaires. En même temps, il s'agit également d'une sorte d'équipement mécanique qui utilise pleinement la gravité et l'aspiration sous vide pour réaliser la séparation solide-liquide. Dans la structure, la zone de vide est disposée dans la direction horizontale et la longueur de la zone de vide peut être utilisée en continu pour réaliser différents processus tels que la filtration, le lavage et le buvardage, etc. Elle présente les avantages d'un effet de filtration élevé et d'une grande production. capacité, bon effet de lavage, large gamme d'applications, fonctionnement simple et fluide et entretien pratique, etc. Il est particulièrement adapté au filtrage des boues en suspension avec des particules grossières solides, une haute densité et les gâteaux de filtration doivent être lavés plusieurs fois. Il peut être largement utilisé dans la séparation solide-liquide dans les secteurs de la métallurgie, des mines, de la chimie, de la fabrication du papier, de l'alimentation, de la pharmacie et de l'environnement, ainsi que dans d'autres secteurs industriels ; et il a particulièrement une bonne application dans la déshydratation du gypse par désulfuration des gaz de combustion humides (FGD).

Quantité:
État de disponibilité:





enquête Ajouter au panier

Modèle:
Filtre à bande DU
Marque de produit:
Toncin

FILTRE À VIDE À CEINTURE EN CAOUTCHOUC

Description

Le filtre à vide à bande en caoutchouc DU fonctionne en utilisant une pression négative sous vide pour réaliser une séparation solide-liquide. Sa section de filtration est disposée horizontalement, permettant des processus continus tels que la filtration, le lavage, le buvardage et le filtrage. régénération des tissus. Cet équipement bénéficie d'une efficacité de filtration élevée, d'un 2grande capacité de production, capacités de lavage efficaces, faible teneur en eau dans le gâteau de filtration, fonctionnement flexible et coûts de maintenance minimes.

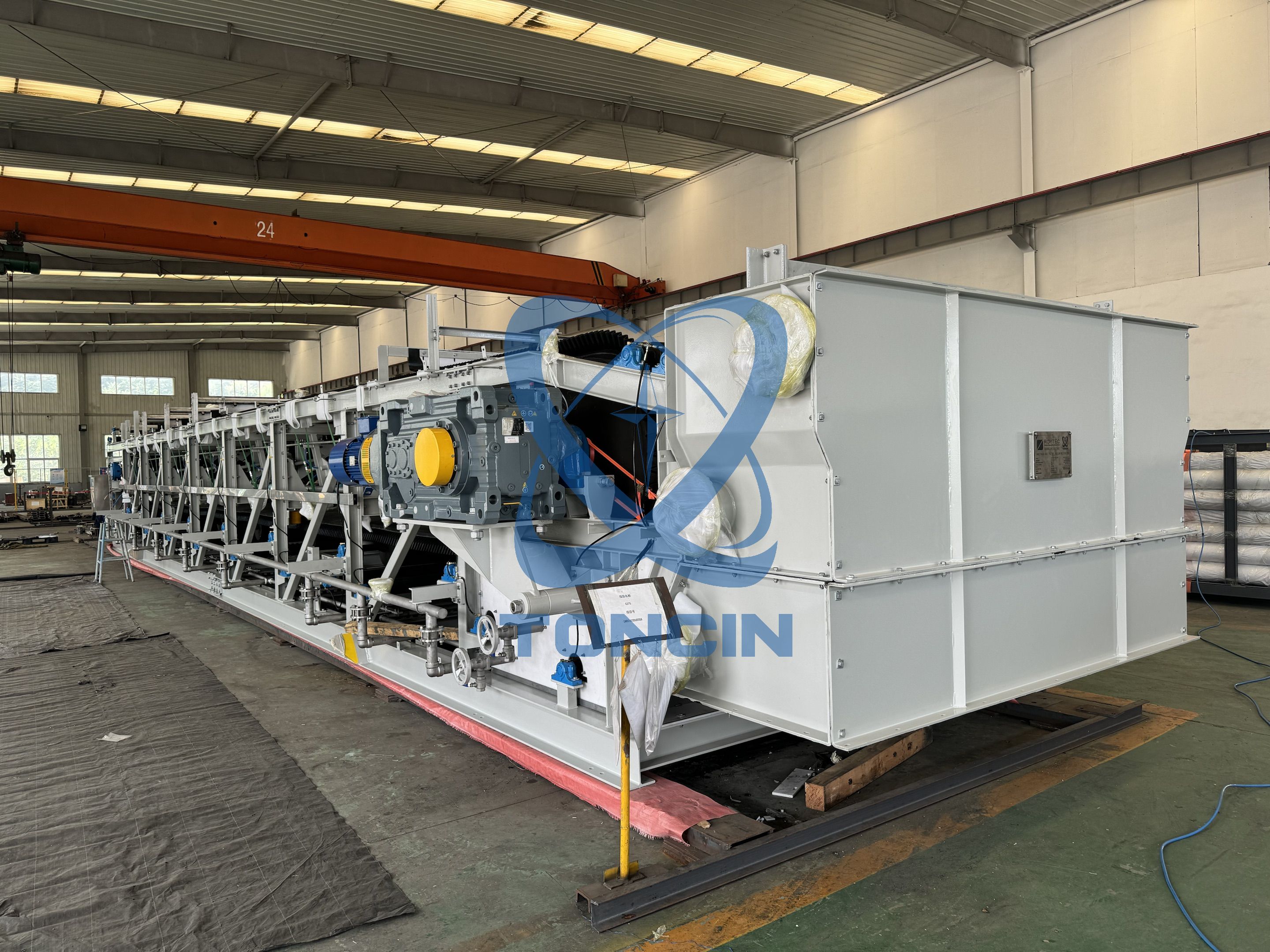

Toncin filtre à bande sous vide horizontal en caoutchouc

Comme nous le savons tous, une déshydratation et une récupération de produits fiables sont essentielles au maintien de processus de production continus dans diverses industries. Pour répondre à ces besoins, Toncin a mis à profit des décennies d’expertise pour développer une technologie avancée de filtre à bande sous vide horizontal. Cette solution innovante est conçue pour atteindre le débit le plus élevé tout en minimisant la teneur en humidité résiduelle du gâteau, garantissant ainsi une efficacité optimale. De plus, ses coûts d'exploitation sont faibles, ce qui en fait un choix rentable pour les entreprises cherchant à améliorer leurs capacités de production. Avec le filtre à bande sous vide horizontal de Toncin, les entreprises peuvent obtenir des performances de déshydratation supérieures et améliorer la productivité globale.

微信图片_20240813164751

Applications du produit

Applications de déshydratation

· Résidus généraux

· Gypse

· Roche de phosphate

· Fines de charbon

· Magnétite

· Minerai de fer

· Lithium

Applications de lavage

Matériaux lessivés

Zinc

Cuivre/cobalt

Nickel

Gypse

Désulfuration des fumées (FGD)

Laveuses de pâte

xianchangDU_副本

Caractéristiques techniques

带机工艺流程图_副本

(1) la bande annulaire adopte la jupe élastique en forme de vague et la structure adhésive à ceinture plate, qui est peu coûteuse et longue durée de vie.
Et la jupe peut être remplacée.
(2) il y a une courroie de friction annulaire entre la boîte à vide et le ruban adhésif, qui est scellée par de l'eau, lubrifiée et
refroidi et le joint sous vide est fiable. La courroie de friction annulaire a une faible résistance au frottement, une longue durée de vie et est pratique
remplacement et remplacement rapide.
(3) la ceinture est un support à coussin d'air ou à film d'eau, et la bande flotte sur le coussin d'air ou le film d'eau, ce qui réduit le
résistance au fonctionnement et prolonge la durée de vie du ruban adhésif.

(4) la courroie en caoutchouc supporte le tissu filtrant, supporte la puissance d'aspiration et de transmission sous vide, supporte le poids et glisse sur la boîte à vide.
Le tissu filtrant n'est pas en contact avec la boîte à vide et la durée de vie du tissu filtrant est plus longue.
(5) un fonctionnement continu, une filtration continue, un lavage et d'autres opérations sont réalisés, ce qui peut maintenir un vide stable
degré, réduit la teneur en humidité du gâteau de filtration et favorise des conditions de processus de fonctionnement stables.
(6) moins de pièces endommagées, un faible taux de défaillance, un fonctionnement fiable et stable pendant une longue période et une grande quantité de traitement.

Dessin de taille de contour

装配图

Spécification du produit

Zone de filtration (m2)	Filtration largeur (mm)	Filtration Longueur (m )	Poids (T)	Taille du contour L×L×H (m)	Zone de filtration (m2)	Filtration largeur (mm)	Filtration Longueur (m )	Poids (T)	Taille du contour L×L×H (m)
DU-2	500	4	3.0	7,82×2×2	DU-25	2500	10	22	14,5 × 4,8 × 2,2
DU-2.5		5	3.2	8,82×2×2	DU-30		12	25.3	16,5 × 4,8 × 2,2
DU-3		6	3.4	9,9 × 2 × 2	DU-35		14	27.4	18,5 × 4,8 × 2,2
DU-5		10	3.8	14,0 × 2,2 × 2	DU-40		16	29.5	21,5 × 4,8 × 2,4
DU-4.8	800	6	5.0	10,05×2,5×2	DU-45		18	31.6	23,5 × 4,8 × 2,4
DU-6.4		8	5.5	12,05×2,5×2	DU-50		20	38.6	25,6 × 4,8 × 2,4
DU-8		10	6.0	14,10 × 2,6 × 2	DU-33.6	2800	12	20.5	17,6 × 5,0 × 2,5
DU-9.6		12	7.0	16,25 × 2,6 × 2	DU-39.2	2800	14	24.1	19,6 × 5,0 × 2,5
DU-5	1000	5	5.3	8,87 × 2,6 × 20	DU-36	3000	12	22	17,6 × 5,5 × 2,8
DU-6		6	5.8	10,5×2,6×2	DU-42		14	24	19,6 × 5,5 × 2,8
DU-8		8	6.3	12,5 × 2,8 × 2	DU-48		16	28	21,6 × 5,5 × 2,8
DU-10		10	6.8	14,5 × 2,8 × 2	DU-54		18	30.6	23,6 × 5,5 × 2,8
DU-12		12	7.3	16,5 × 2,8 × 2	DU-60		20	35.2	25,6 × 5,5 × 2,8
DU-14		14	7.8	18,5 × 2,8 × 2	DU-44.8	3200	14	35.3	19,5 × 5,7 × 3,1
DU-7.8	1300	6	7.2	10,4×3,15×2	DU-48		15	36.2	20,5 × 5,7 × 3,1
DU-10.4		8	8.3	12,4 × 3,15 × 2	DU-51.2		16	37.7	21,5 × 5,7 × 3,1
DU-13		10	9	14,4 × 3,15 × 2	DU-57.6		18	40.1	23,5 × 5,7 × 3,1
DU-15.6		12	10.5	16,4 × 3,15 × 2	DU-64		20	42.5	25,5 × 5,7 × 3,1
DU-18.2		14	11.5	18,4 × 3,15 × 2	DU-72		22.5	52.4	28,5 × 5,7 × 3,1
DU-20.8		16	12.5	20,4 × 3,15 × 2	DU-72	4000	18	56.2	24,0 × 7,1 × 3,3
DU-14.4	1800	8	12.7	12,6 × 4 × 2,2	DU-80		20	58.8	26,0 × 7,1 × 3,3
DU-18		10	13.7	14,6 × 4 × 2,2	DU-88		22	66.6	28,0 × 7,1 × 3,3
DU-21.6		12	15.3	16,6 × 4 × 2,2	DU-96		24	69.4	30,0 × 7,1 × 3,3
DU-25.2		14	16.6	18,6 × 4 × 2,2	DU-104		26	72.2	32,0 × 7,1 × 3,3
DU-28.8		16	17.9	20,6 × 4 × 2,2	DU-90	4500	20	72	26,5 × 7,5 × 3,6
DU-16	2000	8	14.2	12,7 × 4,2 × 2,2	DU-99		22	75.2	28,5×7,5×3,6
DU-20		10	15.4	14,7 × 4,2 × 2,2	DU-108		24	78.4	30,5×7,5×3,6
DU-24		12	17.2	16,7 × 4,2 × 2,2	DU-117		26	81.6	32,5 × 7,5 × 3,6
DU-28		14	18.7	18,7 × 4,2 × 2,2	DU-126		28	84.8	34,5 × 7,5 × 3,6
DU-32		16	20.2	20,7 × 4,2 × 2,2	DU-135		30	88	36,5×7,5×3,6
DU-36		18	21.7	22,7 × 4,2 × 2,2	DU-144		32	93	38,5×7,5×3,6

Étape 2 et 12 (1)

Capacités d'ingénierie de Toncin :

Toncin offre des capacités d'ingénierie entièrement intégrées qui exploitent une technologie de pointe pour garantir une conception précise des équipements adaptée aux exigences des clients. Notre approche se concentre sur l’optimisation de la taille et de l’encombrement des équipements, améliorant ainsi l’efficience et l’efficacité opérationnelles.

Capacités d'ingénierie :

Analyse CFD : L'analyse CFD (Computational Fluid Dynamics) nous permet de simuler et d'analyser les modèles d'écoulement des fluides, garantissant ainsi des performances et une efficacité de conception optimales.

Modélisation 3D : les techniques avancées de modélisation 3D permettent une visualisation et une évaluation complètes des configurations des équipements, facilitant ainsi une meilleure prise de décision pendant le processus de conception.

Analyse FEA : L'analyse par éléments finis (FEA) est utilisée pour évaluer l'intégrité structurelle et les performances des conceptions dans diverses conditions, garantissant ainsi la fiabilité et la durabilité.

Notre équipement comprend une grande variété de matériaux de construction et une structure de châssis boulonnée, permettant des conceptions modulaires qui peuvent être personnalisées pour répondre aux besoins spécifiques des clients.

Application dans les processus de lavage

Des efficacités d’extraction élevées sont essentielles à la rentabilité dans diverses applications de lavage, notamment l’or, l’uranium, l’acide phosphorique, le cuivre et l’alumine. Le filtre à bande sous vide horizontal excelle dans ce domaine, atteignant des efficacités de lavage de plus de 99,8 %. Ceci est rendu possible grâce à la mise en œuvre de techniques de déplacement à flux piston et de techniques de lavage à contre-courant en plusieurs étapes dans la zone de filtration.

En choisissant la technologie de filtre à bande sous vide horizontal de Toncin, les clients peuvent optimiser leurs processus de lavage, améliorer la récupération des produits et maximiser la rentabilité globale.

Déshydrateur de boues PBF, filtre à bande à plateau sous vide horizontal personnalisé pour le lavage du charbon

Caractéristiques techniques :

Le processus d'alimentation, de filtrage, de lavage, de déchargement et de régénération peut être réalisé de manière efficace et automatique.
Il peut laver le lisier par les méthodes de courant à plusieurs étages ou de contre-courant. La liqueur de filtration et la liqueur de lavage peuvent être collectées séparément.
Il peut filtrer rapidement un gâteau en couche mince pour la filtration dure et la boue à haute viscosité.
Il est flexible d’assembler des équipements grâce à la structure modulaire.
Il est pratique d'effectuer le contrôle à distance et ponctuel du PLC.

Appareil de lavage
Adopte l'eau artisanale pour pulvériser le tissu de filtration et associé à la boîte de joint à ventouse sous vide. Par conséquent, il peut garantir la propreté du chantier. La buse fabriquée par une société de pulvérisation américaine peut bien garantir l'effet de lavage.
Artisanat de pulvérisation de matériaux
Adopte le dispositif de lavage à contre-courant ou le dispositif de lavage par pulvérisation. Selon le caractère du matériau et le métier de l'exigence, il peut choisir les deux méthodes de lavage en cours ou de lavage à contre-courant et rendre le lavage plus approfondi.
Mécanisme de correction des écarts
Sous le fonctionnement du cylindre ou de l'airbag, corrigez la déviation du tissu et assurez-vous que le tissu fonctionne correctement.
Système de contrôle
Adopte la télécommande et le contrôle de scène en alternance, facilite le travail d'opération, est avantageux pour la mise en œuvre d'une opération sans personne.

Assistance technique

Conception technologique complète

Toncin détermine des plans et des sélections raisonnables en effectuant des tests de laboratoire plus systématiques, des tests de semi-industrialisation et des calculs d'analyse théorique et en adoptant des méthodes appropriées à la lumière des problèmes réels rencontrés par les clients. Et il détermine des paramètres spécifiques grâce à des tests en laboratoire et des tests semi-industriels.
Construction du projet

Toncin peut fournir à ses clients des services de projet intégrés grâce à son système de gestion de projet parfait et à son équipe expérimentée de haute qualité et peut également fournir aux clients ses meilleurs services pour atteindre l'objectif ultime du projet en effectuant le travail de gestion sur la qualité, le calendrier, la sécurité, le projet. coût, approvisionnement, dossiers d'information, organisation et coordination etc. selon les documents contractuels du client. Toncin sous-traite la conception, l'approvisionnement, la construction et les essais, etc. pour l'ensemble du processus ou certaines étapes spécifiques du projet de construction conformément au contrat et assume l'entière responsabilité de la qualité, de la sécurité, de la durée et du coût, etc. du projet contracté.

Délai de réponse et services après-vente

Si une défaillance due à un défaut survient pendant la période de garantie, notre société a donné la réponse et la promesse suivantes : répondre dans les 12 heures et se précipiter sur les lieux domestiques dans les 72 heures. Avec une architecture de service rigoureuse et efficace, des moyens de service et de réponse diversifiés et flexibles, Toncin est capable de fournir un service de réponse jusqu'à 7*24 heures pour garantir que les utilisateurs peuvent obtenir de l'aide à tout moment pendant la période de garantie.
