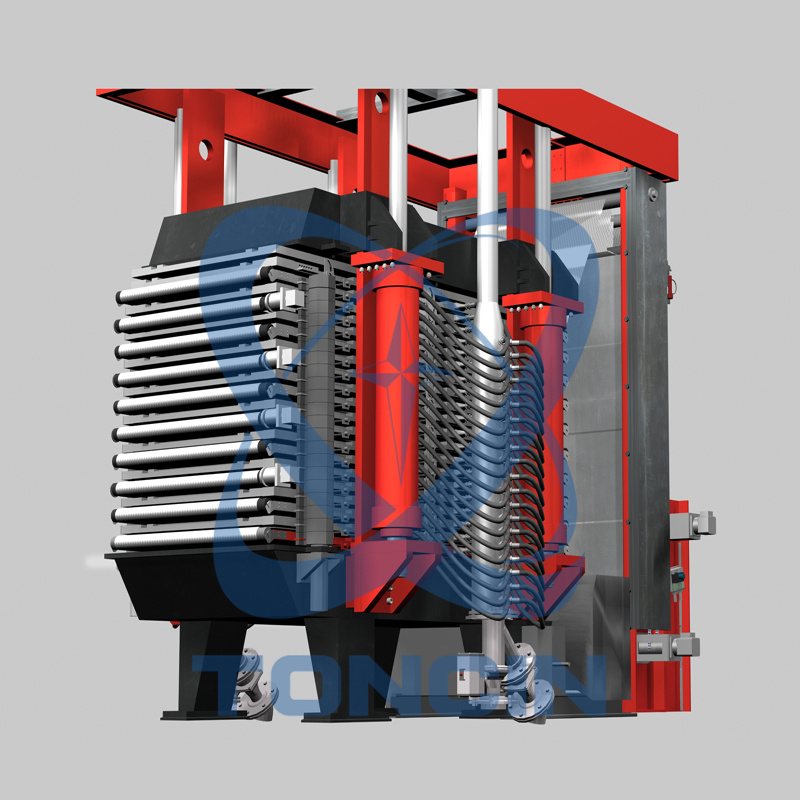

Le filtre presse automatique vertical HVPF est le système de filtration le plus avancé disponible dans le monde.Si la filtration sous vide a ses limites, la filtration sous pression n’en a pas.Le filtre HVPF utilise de l'air ou de l'eau pour créer une différence de pression significative de chaque côté du tissu filtrant, ce qui permet une séparation très efficace des solides et des liquides.
Pour commencer le processus de filtration, la plaque filtrante est fermée et le lisier est pompé dans la chambre de filtration via des tuyaux à lisier.En raison de la gravité, une partie du filtrat pénètre dans la chambre de filtrat via le tissu filtrant.L'eau à haute pression extrait ensuite avec force le filtrat du gâteau de filtration en exerçant une pression sur le diaphragme en caoutchouc.Une fois ces étapes terminées, le conducteur actionne la toile filtrante et les gâteaux de filtration sont évacués des deux côtés de la toile filtrante.
Application du produit:
Le filtre-presse automatique vertical HVPF peut être utilisé dans les secteurs minier, métallurgique, chimique, pharmaceutique et alimentaire. les industries.Il s'agit d'une sorte de machine de séparation solide-liquide automatique de grande capacité, économe en énergie.
Gamme de fourniture et exigences relatives à l'installation locale :
(1) Il se compose d'un hôte, d'une station hydraulique, d'une station d'eau, d'un système de nettoyage et d'un système de contrôle.
(2) Cette machine doit être installée sur un support plat solide en béton armé ou en acier.Consultez la taille de la fondation et les dimensions associées sur le schéma d’installation et le tableau des fondations.La profondeur des travaux de terrassement est déterminée par les clients en fonction des conditions réelles.L'hôte doit être suspendu par des techniciens professionnels, pour éviter que l'équipement ne soit impacté ou rayé.Utilisez Grad Enter pour ajuster l'hôte pendant l'installation, puis installez d'autres équipements pendant la fixation de l'hôte.
(3) Air fournir: granule inférieur à 5 um, pression 0,5-0,6 MPa, volume d'air : prendre le tableau d'assemblage comme référence
(4) Eau alimentation : max.contenu solide 5 ppm, granulés solides inférieurs à 50 um, pression 3,5-6 bars, prendre le tableau d'assemblage comme référence pour le volume d'alimentation
(5)Puissance alimentation : triphasé/380V±5%, monophasé/220V±5%,50Hz
-
(6) Environnement de travail : environnement de travail Exigences pour cette machine, pas de gel.
Spécifications du produit:
Modèle | Surface de filtration (m2) | Dimension globale m (L×L×H) | Filtration Quantité de plaques | Volume(m3)
(H=45mm) | Poids (T) | Force hydraulique (KW) | Spécification de la plaque filtrante (mm) | Largeur du tissu filtrant |
|
HVPF-1 | 1 | 2,5×1,5×2,0 | 2 | 0.05 | 8 | 7.5 | 1000*550 | 0.7 |
HVPF-2 | 2 | 2,5×1,5×2,2 | 4 | 0.09 | 9 | 7.5 |
HVPF-3 | 3 | 3,5×2,5×2,2 | 2 | 0.16 | 14 | 11 | 1750*900 | 1.05 |
HVPF-4 | 4 | 3,5×2,5×2,3 | 4 | 0.27 | 15 | 11 |
HVPF-9 | 9 | 3,5×2,5×2,5 | 6 | 0.41 | 16 | 11 |
HVPF-12 | 12 | 3,5×2,5×2,7 | 8 | 0.54 | 17 | 11 |
HVPF-15 | 15 | 3,5×2,5×2,9 | 10 | 0.68 | 18 | 11 |
HVPF-18 | 18 | 3,5×2,5×3,1 | 12 | 0.81 | 19 | 11 |
HVPF-21 | 21 | 3,5×2,5×3,3 | 14 | 0.95 | 21 | 11 |
HVPF-24 | 24 | 3,5×2,5×3,4 | 16 | 1.08 | 22 | 11 |
HVPF-27 | 27 | 3,5×2,5×3,6 | 18 | 1.22 | 23 | 11 |
HVPF-15 | 15 | 5,1 × 3,7 × 3,3 | 6 | 0.68 | 37 | 22 | 2500*1020 | 1.15 |
HVPF-20 | 20 | 5,1 × 3,7 × 3,6 | 8 | 0.9 | 39 | 22 |
HVPF-25 | 25 | 5,1 × 3,7 × 3,9 | 10 | 1.13 | 42 | 22 |
HVPF-30 | 30 | 5,1 × 3,7 × 4,2 | 12 | 1.35 | 43 | 22 |
HVPF-35 | 35 | 5,1 × 3,7 × 4,5 | 14 | 1.58 | 44 | 22 |
HVPF-40 | 40 | 5,1 × 3,7 × 4,8 | 16 | 1.8 | 45 | 22 |
HVPF-45 | 45 | 5,1 × 3,7 × 5,1 | 18 | 2.03 | 46 | 22 |
HVPF-50 | 50 | 5,1 × 3,7 × 5,4 | 20 | 2.25 | 48 | 22 |
HVPF-60 | 60 | 6,9 × 4,5 × 5,4 | 10 | 2.7 | 97 | 37 | 4010*1500 | 1.7 |
HVPF-72 | 72 | 6,9 × 4,5 × 5,8 | 12 | 3.24 | 100 | 37 |
HVPF-84 | 84 | 6,9 × 4,5 × 6,2 | 14 | 3.78 | 104 | 37 |
HVPF-96 | 96 | 6,9 × 4,5 × 6,5 | 16 | 4.32 | 110 | 37 |
HVPF-108 | 108 | 6,9 × 4,5 × 6,9 | 18 | 4.86 | 112 | 37 |
HVPF-120 | 120 | 6,9 × 4,5 × 7,2 | 20 | 5.4 | 118 | 37 |
HVPF-132 | 132 | 6,9 × 4,5 × 7,6 | 22 | 5.94 | 120 | 37 |
HVPF-144 | 144 | 6,9 × 4,5 × 7,9 | 24 | 6.48 | 123 | 37 |
HVPF-156 | 156 | 6,9 × 4,5 × 8,3 | 26 | 7.02 | 126 | 37 |
HVPF-168 | 168 | 6,9 × 4,5 × 8,6 | 28 | 7.56 | 130 | 37 |
HVPF-144 | 144 | 9,2 × 5,5 × 6,8 | 18 | 6.48 | 142 | 67 | 6020*1500 | 1.7 |
HVPF-162 | 162 | 9,2 × 5,5 × 7,2 | 18 | 7.29 | 147 | 67 |
HVPF-180 | 180 | 9,2 × 5,5 × 7,5 | 20 | 8.1 | 150 | 67 |
HVPF-198 | 198 | 9,2 × 5,5 × 7,8 | 22 | 8.91 | 160 | 67 |
HVPF-216 | 216 | 9,2 × 5,5 × 8,2 | 24 | 9.72 | 166 | 67 |
HVPF-234 | 234 | 9,2 × 5,5 × 8,5 | 26 | 10.53 | 172 | 67 |
HVPF-252 | 252 | 9,2 × 5,5 × 8,8 | 28 | 11.34 | 180 | 67 |
HVPF-270 | 270 | 9,2 × 5,5 × 9,2 | 30 | 12.15 | 190 | 67 |
Processus de travail :
(1) Étape de filtrage : lorsque la plaque filtrante est fermée, la boue est pompée dans la chambre de filtration via un tuyau à lisier.Le filtrat entre dans la chambre de filtrat à travers un tissu filtrant et pénètre dans le collecteur de filtrat à travers le tube de filtrat. Pendant ce temps, le gâteau de filtration se forme dans la chambre de filtre.
(2) Extrusion : l'eau à haute pression pénètre dans la membrane à travers le tube et fait extruder la membrane vers le gâteau de filtration pour faire extruder le filtrat du gâteau de filtration.
(3) Gâteau lavage : l'eau de lavage est pompée dans la chambre de filtration par un tuyau à lisier, après avoir lavé le le gâteau et le tissu s'écoulent dans les tuyaux d'évacuation.
(4) Séchage à l'air : le flux d'air avec de l'eau traverse le gâteau de filtration, ce qui peut réduire l'humidité du gâteau de filtration au maximum et vider la chambre de filtration en même temps.
(5) Décharge du gâteau de filtration : lorsque le processus de séchage est terminé, les pièces d'entraînement entraînent le fonctionnement du tissu filtrant et le gâteau de filtration se décharge des deux côtés du tissu filtrant.
