L'emballeuse étirable à bras rotatif entièrement automatique de la série DR. Elle convient aux usines de gros volume et à haute efficacité et est appliquée sur des produits de différentes dimensions.Peut être personnalisé en fonction de la demande du client, peut fonctionner ensemble avec la chaîne de production et la chaîne de montage et être utilisé pour l'emballage séparément.La machine pourrait compléter le processus de détection, de centrage, de transport et d'emballage des marchandises, le convoyeur pourrait être personnalisé selon le site du client.La structure entièrement automatique pourrait ne nécessiter aucune main d’œuvre, il s’agit du type moderne à haut rendement, largement utilisé dans les industries de l’alimentation, des boissons, des produits chimiques, de la fabrication du papier, des matériaux de construction et d’autres industries.

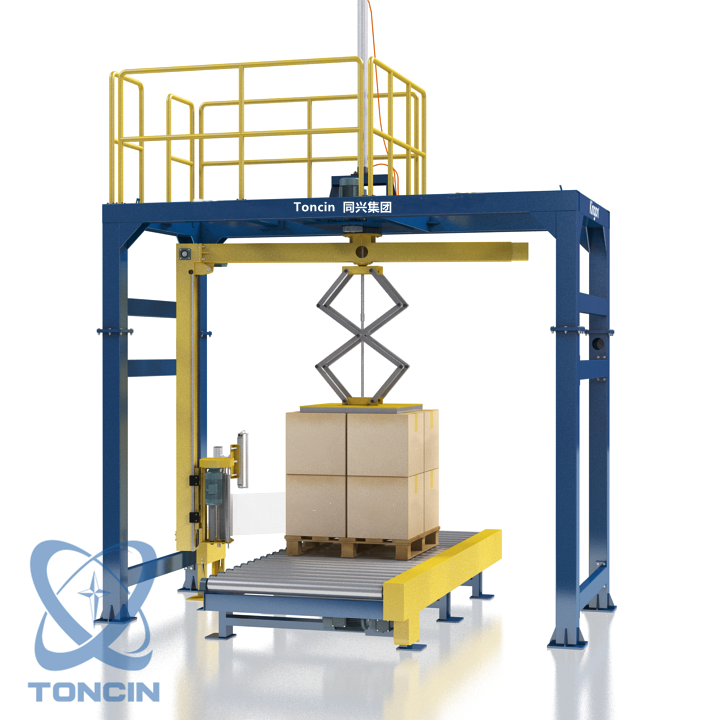

DR1800FZ-CS, ce modèle est une emballeuse à bras rotatif à grande vitesse à plateau supérieur, il a ajouté un plateau supérieur sur la base de la série FZ, améliore la sécurité et garantit une efficacité élevée, assure une production fluide et des économies de coûts.
Paramètre technique:
Emballage taille | (500-1200)*(500-1200)*2200(L*L*H) |
Rotatif vitesse du bras | 0-20 tr/min, Ajustable |
Emballage efficacité | >25 palette/heure |
Film système de transport | Pré étirement,>250%, vitesse réglable |
Film serrage de coupe | Automatique coupe-film |
Haut film laminoir | PE/PVA film, largeur : 1800 mm, diamètre : 100-300um, épaisseur : 30-100um |
Emballage flim | PEBDL largeur : 500 mm, épaisseur : 20-35um |
Élévateur partie | Rail vitesse du système de levage réglable |
Convoyeur système | Convoyeur hauteur : 400 mm, vitesse : 8-15 m/min, poids du roulement : 2000 kg |
Contrôle système | automate, paramètres réglables, longueur du film de stratification réglable, produit de détection hauteur automatiquement |
Moteur | Rotatif bras : 1,1 kW, chariot de film : 0,37 kW, élévateur : 0,37 kW, laminoir supérieur : 0,37 kW |
Pouvoir | 380V, 50HZ, 3 phases, 4kw |
Pneumatique | 0,4-0,6 MPa, 35NL/min |
Dimension | 4500*2200*3500mm |
Composant | Quatre colonne robuste, rotative système de bras, laminoir supérieur, serrage automatique de la découpe du film, convoyeur |
1. Système de bras rotatif
1).Inverseur pour ajuster la vitesse du moteur.
bras 2).rotory avec dispositif de guidage.
3).les deux extrémités du bras rotatif avec 2 blocs d'espacement fixes et le bloc de limite mobile.
2. Système de transport de film
1).le chariot de film levage adopte la transmission par chaîne, stable et grande fiabilité.
2).Film Tension Contrôle ajustement sur le panneau.
3).Film livraison variable vitesse par séparé CC Conduire Moteur
4).Automatique Film Alimentation et Coupe Système
5).c'est un chariot pré-étiré
3. Système de contrôle
1).OMRON Automate.
2).Panneau LED.
3).tordu les couches et la fréquence peut être mis en place.
4). Alimenté pré-étirement système en haut à 250% à min film consommation.
5).Photo-oeil palette hauteur capteur.
6).automatiquement détecter le charger et commencer emballage.
7) .Photoeye détecter retard.
8).transmission par chaîne, positionnement précis.
4. Système de crémaillère
1).Quatre support( épargne de Acier Carbone affronter ) peut rendre la machine plus écurie.
2).la partie supérieure du cadre est équipé d'un mécanisme de transmission
