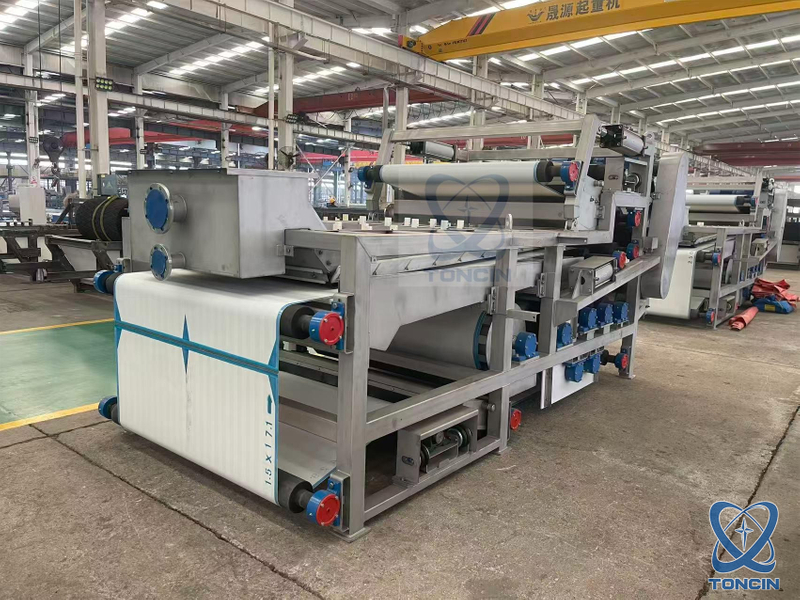

Le filtre-presse à bande Toncin est un dispositif de séparation solide-liquide à haute efficacité basé sur les principes de filtration par contact par floculation chimique et d'extrusion mécanique. Il présente un flux de processus simple, une automatisation élevée, un fonctionnement continu, un contrôle pratique et des paramètres de travail réglables. Lorsqu'il est utilisé conjointement avec un épaississeur par gravité, il peut éliminer le besoin d'un réservoir de concentration de matériaux, réduisant ainsi dans une certaine mesure les coûts de construction. En conséquence, son application est de plus en plus répandue dans diverses industries.
Actuellement, le filtre-presse à bande est largement utilisé pour la déshydratation des boues dans les eaux usées municipales, l'impression et la teinture de textiles, la galvanoplastie, la fabrication du papier, le cuir, la brasserie, la transformation des aliments, le lavage du charbon, la pétrochimie, l'industrie chimique, la métallurgie, les produits pharmaceutiques, la céramique et d'autres secteurs. Il convient également aux processus de séparation solide-liquide ou de lixiviation dans la production industrielle.
Caractéristiques techniques
Le filtre-presse à bande DYZ convient aux systèmes de déshydratation des boues dans les projets de traitement de l'eau à grande échelle et à la déshydratation des matériaux dans les entreprises industrielles et minières dans diverses conditions difficiles.
1. Rigidité structurelle élevée, fonctionnement stable, faible niveau de bruit.
2. Équipé de dispositifs de pré-épaississement avancés pour une floculation efficace des boues et de faibles coûts d'exploitation.
3. La zone de déshydratation par gravité comprend un distributeur avancé pour une répartition uniforme du matériau, prolongeant ainsi la durée de vie de la bande filtrante.
4. Les zones de déshydratation par gravité et en coin extra-longues assurent une déshydratation préliminaire approfondie, empêchant ainsi le débordement de matériau dans la zone de presse.
5. Le système de rouleaux scientifiquement agencé permet un drainage séparé et ininterrompu dans les étapes de déshydratation par gravité, par cale et par presse.
6. Le rapport de grand diamètre des rouleaux de presse améliore l'efficacité de la déshydratation, ce qui entraîne une capacité de traitement élevée avec des économies d'énergie.
7. Fonctionnement entièrement continu de l'alimentation à la décharge du gâteau. Fortement automatisé avec interface PLC en option pour un contrôle informatique centralisé.
8. Le système d'entraînement utilise une régulation de vitesse en continu mécanique ou par conversion de fréquence, offrant une large plage réglable et une forte adaptabilité.
9. Un système de lavage à contre-courant fiable garantit des performances de déshydratation constantes de la ceinture filtrante.
10. Les dispositifs de tension pneumatique et de suivi automatique garantissent un fonctionnement sûr et stable de la bande filtrante.
11. Fonctionnement sûr et fiable avec des protections de sécurité infrarouges et des systèmes d'arrêt d'urgence complets.
12. Disponible avec diverses spécifications de ceinture filtrante pour s'adapter à différents matériaux, garantissant une précision de filtration élevée.
Paramètres du produit:
Principe de fonctionnement :
1. Étape de prétraitement
Le matériau floculé est uniformément réparti sur la bande filtrante. Sous l’effet de la gravité, l’eau libre extérieure aux flocs se sépare, réduisant le taux d’humidité des flocs de boues et affaiblissant leur fluidité. L'efficacité de la déshydratation à cette étape dépend des propriétés de la bande filtrante, des caractéristiques du matériau et de l'effet de floculation des boues. La déshydratation par gravité élimine une partie importante de l’eau des boues.
2. Étape de déshydratation par pré-pressage par coin
Après la déshydratation par gravité, le matériau conserve encore une fluidité relativement élevée, ce qui ne répond pas aux exigences de l'étape de pressage. Par conséquent, une section de pré-pressage en coin est incorporée entre les étapes de déshydratation par gravité et de pressage. Grâce à une légère extrusion, l'eau libre en surface est davantage éliminée, ce qui réduit considérablement la fluidité et empêche le matériau d'être expulsé lors du pressage ultérieur. Cela crée des conditions stables pour une déshydratation par pressage efficace.
3. Étape de déshydratation par pressage
Après avoir traversé l'étape de pré-pressage en coin, le matériau entre dans la zone de déshydratation par pressage, qui consiste en une série de rouleaux disposés par ordre décroissant de diamètre. À mesure que le diamètre du rouleau diminue, la pression exercée sur le matériau augmente progressivement. Simultanément, des forces de cisaillement sont appliquées lorsque le matériau passe sur les rouleaux, éliminant la majeure partie de l'eau saturée et complétant le processus de déshydratation final.
Pourquoi choisir notre filtre-presse à bande ?
Le filtre-presse DYZ convient aux systèmes de déshydratation des boues dans les grands projets de traitement de l'eau et à la déshydratation des matériaux dans diverses installations industrielles et minières dans des conditions difficiles.
Il comporte une zone de drainage gravitaire étendue, suivie de sections de coin et de presse. La pression de fonctionnement peut atteindre 12 bars, garantissant des performances de déshydratation élevées.
La presse intègre des roulements à haute résistance et des combinaisons de rouleaux renforcés, qui simplifient l'utilisation et la maintenance.
Les bandes filtrantes supérieure et inférieure sont entraînées séparément par des convertisseurs de fréquence, permettant une répartition optimale de la charge.
Les rouleaux sont recouverts de polyéthylène ou de caoutchouc de haute qualité. Les anneaux d'eau installés aux extrémités des rouleaux empêchent efficacement la pénétration d'eau et les dommages aux roulements.
La régénération de la toile filtrante s'effectue via des tuyaux de pulvérisation en acier inoxydable et des brosses intégrées, améliorant considérablement l'efficacité du nettoyage.
Notre équipement n'est pas seulement une machine de déshydratation efficace ; il s'agit d'une solution dédiée à vous aider à « réduire les coûts, à améliorer l'efficacité et à obtenir un fonctionnement stable et sans souci. »
