Dans les secteurs tels que la chimie, l’exploitation minière et le traitement des minéraux, les conditions de traitement sont souvent extrêmement difficiles. Face à des matériaux à haute concentration, à haute viscosité ou très corrosifs, une déshydratation et une récupération de produit fiables sont directement essentielles au maintien d'une production continue et efficace. Pour répondre à ce problème de l'industrie, TONCIN a mis à profit des décennies d'expertise technique dans la technologie des filtres à bande sous vide horizontaux (DU) pour fournir une solution de filtration qui combine une capacité de débit élevée avec une faible humidité résiduelle du gâteau, tout en contrôlant efficacement les coûts d'exploitation et en aidant les clients à atteindre à la fois l'efficacité économique et la stabilité de la production.

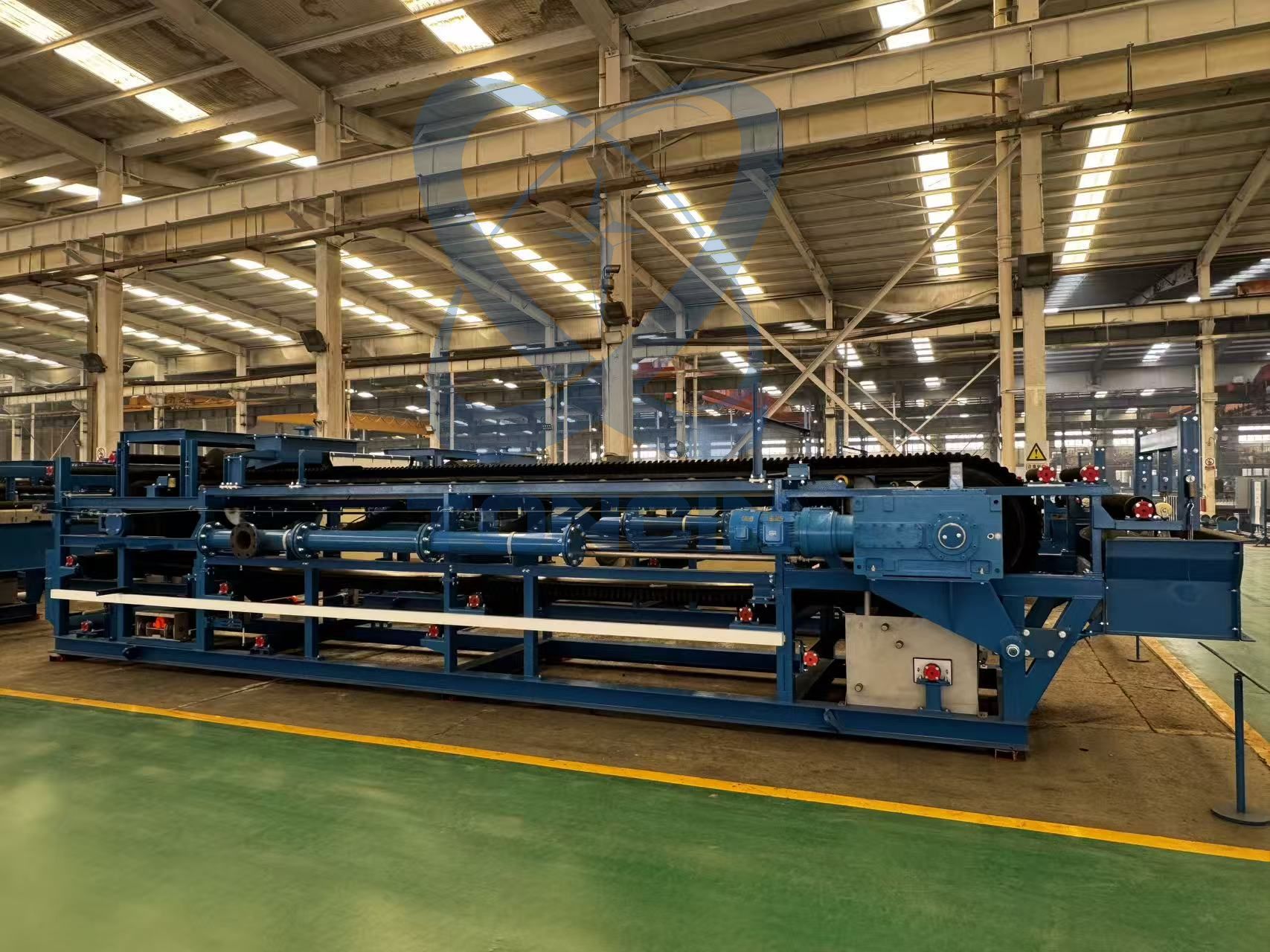

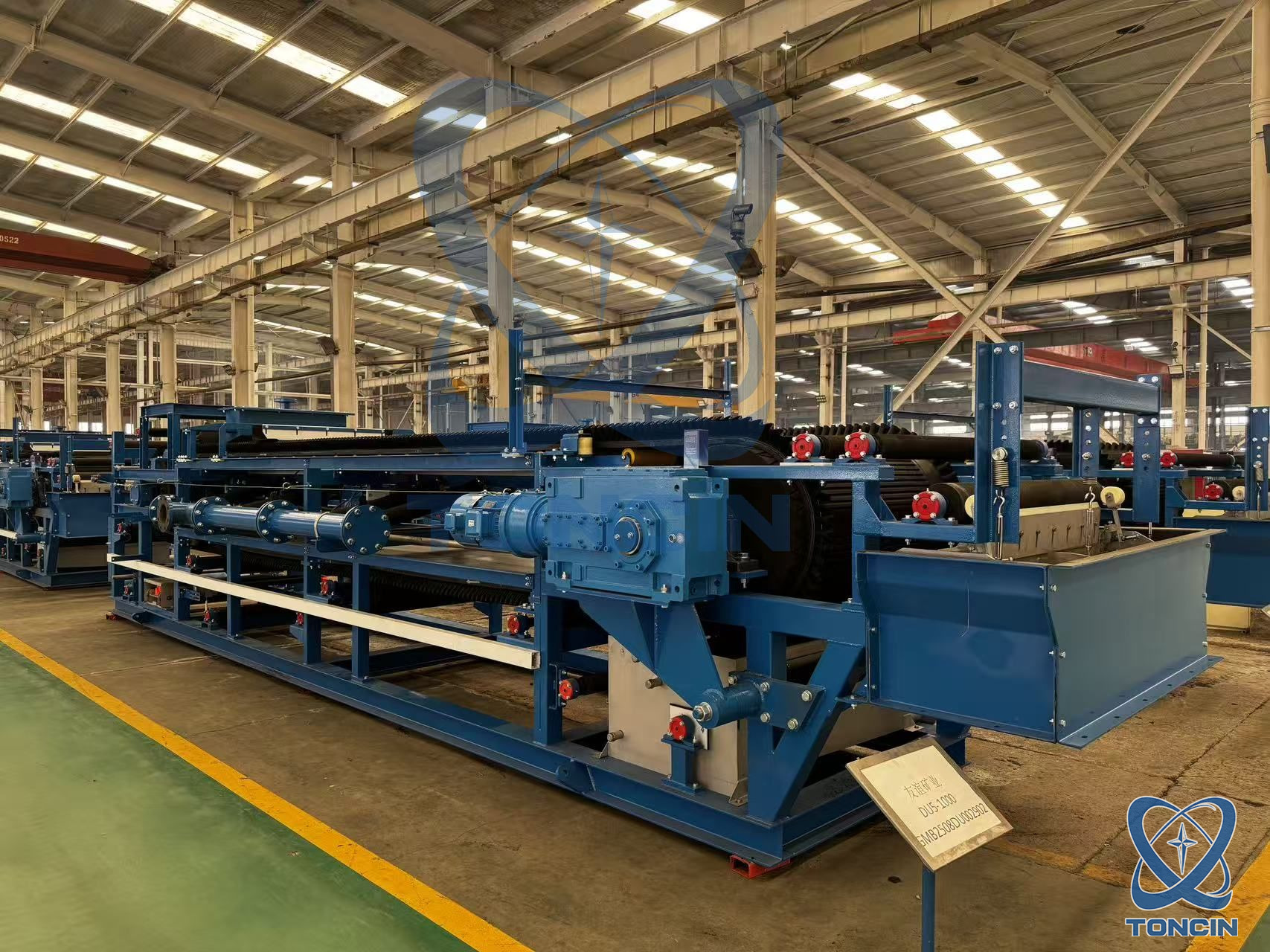

Description du produit
Une solution rentable pour la déshydratation et la récupération des produits
Les filtres à bande sous vide horizontaux TONCIN offrent de multiples avantages pour les usines de transformation :
Déshydratation et lavage des gâteaux à haut débit : capacité de traitement exceptionnelle par unité de surface, adaptée à une production continue à grande échelle.
Temps d'arrêt réduits grâce à une conception innovante : les structures critiques optimisées permettent une maintenance pratique et garantissent un fonctionnement stable à long terme.
Installations de tests mondiales : tirer parti de plates-formes de tests complètes pour valider les paramètres de processus à l'avance et réduire les risques du projet.
Flexibilité accrue grâce à la conception modulaire : configuration flexible basée sur les conditions du site et les exigences du processus, offrant une forte adaptabilité.
Exemple d'application de déshydratation et de lavage de gâteaux à haut débit
Un filtre à bande sous vide horizontal avec une surface de filtration de 20 mètres carrés a été appliqué avec succès dans un projet de déshydratation de concentré de graphite, démontrant une capacité de traitement exceptionnelle à haut débit et des performances stables de lavage des gâteaux.
Solutions d'ingénierie pour des conceptions optimisées
TONCIN possède des capacités d'ingénierie entièrement intégrées, utilisant des outils d'ingénierie avancés pour réaliser une conception précise et garantir un dimensionnement et un encombrement optimisés des équipements. Les principales capacités d'ingénierie comprennent :
Analyse CFD
Modélisation 3D
Analyse FEA
De plus, une grande variété de matériaux de construction combinés à une structure de cadre boulonnée permettent une personnalisation modulaire en fonction des exigences spécifiques du client, de la force d'équilibrage, de la résistance à la corrosion et de la commodité d'installation.
Applications de lavage : une efficacité d'extraction élevée pour une rentabilité accrue
Dans les processus de lavage de matériaux tels que l’or, l’uranium, l’acide phosphorique, le cuivre et l’alumine, l’efficacité de l’extraction a un impact direct sur la rentabilité du projet. Les filtres à bande sous vide horizontaux TONCIN utilisent un déplacement de flux piston et un lavage à contre-courant en plusieurs étapes dans toute la zone de filtration pour atteindre des efficacités de lavage supérieures à 99,8 %, fournissant un support fiable pour une récupération efficace des matériaux de grande valeur.
Matériaux de construction : conçus pour des conditions exigeantes
Pour les conditions de fonctionnement complexes impliquant des applications de filtration corrosives, abrasives et à haute température, TONCIN propose une gamme complète de solutions matérielles, des aciers inoxydables de haute qualité aux FRP et plastiques. Les cadres de filtre sont fabriqués à l'aide de canaux ouverts et de sections d'angle, évitant ainsi les problèmes d'accumulation de liquide et de corrosion généralement associés aux structures en caisson dans des environnements corrosifs, prolongeant ainsi considérablement la durée de vie de l'équipement.
Déchargement de gâteaux et courroie de transport
Dans la plupart des applications, la décharge du gâteau se produit spontanément par gravité. Pour les produits humides et collants, TONCIN peut équiper le filtre de grattoirs à gâteau ou de toboggans à eau pour assurer une élimination complète du gâteau et éviter l'accumulation de matière qui pourrait affecter l'efficacité opérationnelle. TONCIN a fabriqué avec succès des filtres extra-larges utilisant des courroies en caoutchouc de 4,8 mètres, avec des matériaux de courroie sélectionnés parmi le caoutchouc naturel, le SBR, le néoprène ou l'EPDM en fonction des exigences du processus. Toutes les bandes transporteuses TONCIN présentent une conception de zone centrale sans carcasse, empêchant tout contact entre le filtrat et la carcasse de la bande, résistant efficacement à la corrosion et prolongeant considérablement la durée de vie de la bande.
Décharge typique du gâteau
L'illustration montre les performances typiques d'évacuation du gâteau du filtre à bande à vide horizontal dans des conditions de fonctionnement standard.
Technologie innovante : dispositif de levage de boîtes à vide
Pour améliorer encore les performances de l'équipement et la commodité de maintenance, TONCIN a développé le dispositif de levage de caisses sous vide. Ce dispositif simplifie la tâche traditionnellement à haut risque de maintenance des boîtes à vide et peut être installé sur des filtres de n'importe quelle marque ou taille, réduisant ainsi les temps d'arrêt pour la maintenance des boîtes à vide de plus de 30 %.
Système de tension double du tissu
Les filtres TONCIN sont conçus avec un double système de tension de tissu, intégrant à la fois une tension statique et dynamique. Ce système maintient un fonctionnement efficace même si le tissu filtrant subit un étirement anormal, tandis que l'utilisation de rouleaux mobiles simplifie considérablement l'installation et le remplacement du tissu filtrant, réduisant ainsi la complexité de maintenance.
Système de tension de tissu statique
Système de tension dynamique du tissu
Applications clés
Applications de déshydratation
Résidus généraux
Gypse
Roche de phosphate
Fines de charbon
Magnétite
Minerai de fer
Lithium
Applications de lavage
Matériaux lessivés
Zinc
Cuivre/cobalt
Nickel
Gypse
Désulfuration des fumées (FGD)
Laveuses de pâte
Spécification du produit :
Surface de filtration (m2) | Filtration largeur (mm) | Filtration Longueur (m ) | Poids (T) | Taille du contour L×L×H (m) | Surface de filtration (m2) | Filtration largeur (mm) | Filtration Longueur (m ) | Poids (T) | Taille du contour L×L×H (m) |
DU-2 | 500 | 4 | 3.0 | 7,82×2×2 | DU-25 | 2500 | 10 | 22 | 14,5 × 4,8 × 2,2 |
DU-2.5 | 5 | 3.2 | 8,82×2×2 | DU-30 | 12 | 25.3 | 16,5 × 4,8 × 2,2 |
DU-3 | 6 | 3.4 | 9,9 × 2 × 2 | DU-35 | 14 | 27.4 | 18,5 × 4,8 × 2,2 |
DU-5 | 10 | 3.8 | 14,0 × 2,2 × 2 | DU-40 | 16 | 29.5 | 21,5×4,8×2,4 |
DU-4.8 | 800 | 6 | 5.0 | 10,05×2,5×2 | DU-45 | 18 | 31.6 | 23,5 × 4,8 × 2,4 |
DU-6.4 | 8 | 5.5 | 12,05×2,5×2 | DU-50 | 20 | 38.6 | 25,6 × 4,8 × 2,4 |
DU-8 | 10 | 6.0 | 14,10 × 2,6 × 2 | DU-33.6 | 2800 | 12 | 20.5 | 17,6 × 5,0 × 2,5 |
DU-9.6 | 12 | 7.0 | 16,25 × 2,6 × 2 | DU-39.2 | 14 | 24.1 | 19,6 × 5,0 × 2,5 |
DU-5 | 1000 | 5 | 5.3 | 8,87 × 2,6 × 20 | DU-36 | 3000 | 12 | 22 | 17,6 × 5,5 × 2,8 |
DU-6 | 6 | 5.8 | 10,5×2,6×2 | DU-42 | 14 | 24 | 19,6 × 5,5 × 2,8 |
DU-8 | 8 | 6.3 | 12,5 × 2,8 × 2 | DU-48 | 16 | 28 | 21,6 × 5,5 × 2,8 |
DU-10 | 10 | 6.8 | 14,5 × 2,8 × 2 | DU-54 | 18 | 30.6 | 23,6 × 5,5 × 2,8 |
DU-12 | 12 | 7.3 | 16,5 × 2,8 × 2 | DU-60 | 20 | 35.2 | 25,6 × 5,5 × 2,8 |
DU-14 | 14 | 7.8 | 18,5 × 2,8 × 2 | DU-44.8 | 3200 | 14 | 35.3 | 19,5 × 5,7 × 3,1 |
DU-7.8 | 1300 | 6 | 7.2 | 10,4×3,15×2 | DU-48 | 15 | 36.2 | 20,5 × 5,7 × 3,1 |
DU-10.4 | 8 | 8.3 | 12,4 × 3,15 × 2 | DU-51.2 | 16 | 37.7 | 21,5 × 5,7 × 3,1 |
DU-13 | 10 | 9 | 14,4 × 3,15 × 2 | DU-57.6 | 18 | 40.1 | 23,5 × 5,7 × 3,1 |
DU-15.6 | 12 | 10.5 | 16,4 × 3,15 × 2 | DU-64 | 20 | 42.5 | 25,5 × 5,7 × 3,1 |
DU-18.2 | 14 | 11.5 | 18,4 × 3,15 × 2 | DU-72 | 22.5 | 52.4 | 28,5 × 5,7 × 3,1 |
DU-20.8 | 16 | 12.5 | 20,4 × 3,15 × 2 | DU-72 | 4000 | 18 | 56.2 | 24,0 × 7,1 × 3,3 |
DU-14.4 | 1800 | 8 | 12.7 | 12,6 × 4 × 2,2 | DU-80 | 20 | 58.8 | 26,0 × 7,1 × 3,3 |
DU-18 | 10 | 13.7 | 14,6 × 4 × 2,2 | DU-88 | 22 | 66.6 | 28,0 × 7,1 × 3,3 |
DU-21.6 | 12 | 15.3 | 16,6 × 4 × 2,2 | DU-96 | 24 | 69.4 | 30,0 × 7,1 × 3,3 |
DU-25.2 | 14 | 16.6 | 18,6 × 4 × 2,2 | DU-104 | 26 | 72.2 | 32,0 × 7,1 × 3,3 |
DU-28.8 | 16 | 17.9 | 20,6 × 4 × 2,2 | DU-90 | 4500 | 20 | 72 | 26,5 × 7,5 × 3,6 |
DU-16 | 2000 | 8 | 14.2 | 12,7 × 4,2 × 2,2 | DU-99 | 22 | 75.2 | 28,5×7,5×3,6 |
DU-20 | 10 | 15.4 | 14,7 × 4,2 × 2,2 | DU-108 | 24 | 78.4 | 30,5×7,5×3,6 |
DU-24 | 12 | 17.2 | 16,7 × 4,2 × 2,2 | DU-117 | 26 | 81.6 | 32,5 × 7,5 × 3,6 |
DU-28 | 14 | 18.7 | 18,7 × 4,2 × 2,2 | DU-126 | 28 | 84.8 | 34,5 × 7,5 × 3,6 |
DU-32 | 16 | 20.2 | 20,7 × 4,2 × 2,2 | DU-135 | 30 | 88 | 36,5×7,5×3,6 |
DU-36 | 18 | 21.7 | 22,7 × 4,2 × 2,2 | DU-144 | 32 | 93 | 38,5×7,5×3,6 |
Avantages du produit:
Pour compléter en continu la filtration de l'alimentation, le lavage du gâteau de filtration, le buvardage, le déchargement, la régénération du tissu filtrant et d'autres opérations de processus
La solution de lavage de la matière filtrée et du gâteau de filtration dans différentes sections peut être collectée par étapes et le lavage par advection et le lavage à contre-courant peuvent être réalisés.
La conception modulaire de la structure globale est flexible pour l’assemblage et pratique pour le transport et l’installation.
Le système de contrôle doté de la technologie DCS peut réaliser une automatisation sur site et à distance.
