CEINTURE EN CAOUTCHOUC FILTRE À VIDE
Description
Le filtre à vide à bande en caoutchouc DU fonctionne en utilisant une pression négative sous vide pour réaliser une séparation solide-liquide. Sa section de filtration est disposée horizontalement, permettant des processus continus tels que la filtration, le lavage, le buvardage et la régénération du tissu filtrant. Cet équipement offre une efficacité de filtration élevée, une grande capacité de production, des capacités de lavage efficaces, une faible teneur en eau dans le gâteau de filtration, un fonctionnement flexible et des coûts de maintenance minimes.

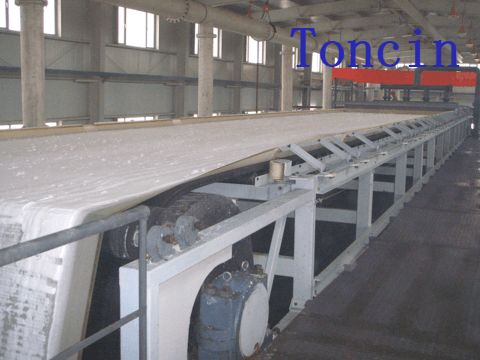

Toncin filtre à bande sous vide horizontal en caoutchouc
Le filtre à bande sous vide est un équipement de séparation solide-liquide efficace qui utilise l'aspiration sous vide et la gravité des matériaux pour obtenir une séparation rapide.
Techniquetoutes les caractéristiques :
La conception modulaire facilite le transport, le démontage, l'installation, la maintenance et l'entretien.
Le degré d'automatisation est élevé, y compris l'automatisation continue de l'alimentation, du filtrage, du lavage, du séchage, du déchargement et du nettoyage des tissus filtrants, ce qui améliore l'efficacité de la production et réduit les coûts d'exploitation.
La vitesse de filtration est rapide, la matière traverse la zone de sédimentation, avec de grosses particules en bas et de petites particules en haut. La structure du gâteau de filtration est raisonnable et le filtrat a une faible résistance à la perméabilité, permettant une filtration rapide en couche mince.
L'effet de lavage est bon et il peut réaliser un lavage parallèle ou à contre-courant en plusieurs étapes, avec un lavage uniforme et approfondi. La liqueur mère et la solution de lavage peuvent être collectées et réutilisées séparément selon les besoins du processus.
Le système de contrôle applique la technologie DCS, qui peut réaliser un contrôle automatique sur site et à distance
Principe de fonctionnement :
Le filtre à bande sous vide utilise un tissu filtrant comme média filtrant et une bande en caoutchouc annulaire intégrée comme chambre à vide. La courroie circulaire en caoutchouc est entraînée par un dispositif de transmission pour fonctionner en ligne droite, et la séparation solide-liquide de la boue est réalisée grâce à un système d'étanchéité. Lorsque le système de vide intervient, le solide est transporté sur la bande filtrante et éliminé par un racleur, tandis que le liquide est reçu par un réservoir de vidange automatique et évacué par un dispositif de joint hydraulique ou un dispositif de commutation. Le tissu filtrant est continuellement nettoyé en ligne par un liquide de rinçage à haute pression pour obtenir une régénération.
Dessin de taille de contour
Applications du produit
Applications de déshydratation : Résidus généraux, gypse, roche phosphatée, fines de charbon, magnétite, minerai de fer, lithium.
Applications de lavage : Matériaux lessivés, zinc, cuivre/cobalt, nickel, gypse, désulfuration des gaz de combustion (FGD), laveurs de pâte.
Spécification du produit
Zone de filtration (m2) | Filtration largeur (mm) | Filtration Longueur (m ) | Poids (T) | Taille du contour L×L×H (m) | Zone de filtration (m2) | Filtration largeur (mm) | Filtration Longueur (m ) | Poids (T) | Taille du contour L×L×H (m) |
DU-2 | 500 | 4 | 3.0 | 7,82×2×2 | DU-25 | 2500 | 10 | 22 | 14,5 × 4,8 × 2,2 |
DU-2.5 | 5 | 3.2 | 8,82×2×2 | DU-30 | 12 | 25.3 | 16,5 × 4,8 × 2,2 |
DU-3 | 6 | 3.4 | 9,9 × 2 × 2 | DU-35 | 14 | 27.4 | 18,5 × 4,8 × 2,2 |
DU-5 | 10 | 3.8 | 14,0 × 2,2 × 2 | DU-40 | 16 | 29.5 | 21,5 × 4,8 × 2,4 |
DU-4.8 | 800 | 6 | 5.0 | 10,05×2,5×2 | DU-45 | 18 | 31.6 | 23,5 × 4,8 × 2,4 |
DU-6.4 | 8 | 5.5 | 12,05×2,5×2 | DU-50 | 20 | 38.6 | 25,6 × 4,8 × 2,4 |
DU-8 | 10 | 6.0 | 14,10 × 2,6 × 2 | DU-33.6 | 2800 | 12 | 20.5 | 17,6 × 5,0 × 2,5 |
DU-9.6 | 12 | 7.0 | 16,25 × 2,6 × 2 | DU-39.2 | 14 | 24.1 | 19,6 × 5,0 × 2,5 |
DU-5 | 1000 | 5 | 5.3 | 8,87 × 2,6 × 20 | DU-36 | 3000 | 12 | 22 | 17,6 × 5,5 × 2,8 |
DU-6 | 6 | 5.8 | 10,5×2,6×2 | DU-42 | 14 | 24 | 19,6 × 5,5 × 2,8 |
DU-8 | 8 | 6.3 | 12,5 × 2,8 × 2 | DU-48 | 16 | 28 | 21,6 × 5,5 × 2,8 |
DU-10 | 10 | 6.8 | 14,5 × 2,8 × 2 | DU-54 | 18 | 30.6 | 23,6 × 5,5 × 2,8 |
DU-12 | 12 | 7.3 | 16,5 × 2,8 × 2 | DU-60 | 20 | 35.2 | 25,6 × 5,5 × 2,8 |
DU-14 | 14 | 7.8 | 18,5 × 2,8 × 2 | DU-44.8 | 3200 | 14 | 35.3 | 19,5 × 5,7 × 3,1 |
DU-7.8 | 1300 | 6 | 7.2 | 10,4×3,15×2 | DU-48 | 15 | 36.2 | 20,5 × 5,7 × 3,1 |
DU-10.4 | 8 | 8.3 | 12,4 × 3,15 × 2 | DU-51.2 | 16 | 37.7 | 21,5 × 5,7 × 3,1 |
DU-13 | 10 | 9 | 14,4 × 3,15 × 2 | DU-57.6 | 18 | 40.1 | 23,5 × 5,7 × 3,1 |
DU-15.6 | 12 | 10.5 | 16,4 × 3,15 × 2 | DU-64 | 20 | 42.5 | 25,5 × 5,7 × 3,1 |
DU-18.2 | 14 | 11.5 | 18,4 × 3,15 × 2 | DU-72 | 22.5 | 52.4 | 28,5 × 5,7 × 3,1 |
DU-20.8 | 16 | 12.5 | 20,4 × 3,15 × 2 | DU-72 | 4000 | 18 | 56.2 | 24,0 × 7,1 × 3,3 |
DU-14.4 | 1800 | 8 | 12.7 | 12,6 × 4 × 2,2 | DU-80 | 20 | 58.8 | 26,0 × 7,1 × 3,3 |
DU-18 | 10 | 13.7 | 14,6 × 4 × 2,2 | DU-88 | 22 | 66.6 | 28,0 × 7,1 × 3,3 |
DU-21.6 | 12 | 15.3 | 16,6 × 4 × 2,2 | DU-96 | 24 | 69.4 | 30,0 × 7,1 × 3,3 |
DU-25.2 | 14 | 16.6 | 18,6 × 4 × 2,2 | DU-104 | 26 | 72.2 | 32,0 × 7,1 × 3,3 |
DU-28.8 | 16 | 17.9 | 20,6 × 4 × 2,2 | DU-90 | 4500 | 20 | 72 | 26,5 × 7,5 × 3,6 |
DU-16 | 2000 | 8 | 14.2 | 12,7 × 4,2 × 2,2 | DU-99 | 22 | 75.2 | 28,5×7,5×3,6 |
DU-20 | 10 | 15.4 | 14,7 × 4,2 × 2,2 | DU-108 | 24 | 78.4 | 30,5×7,5×3,6 |
DU-24 | 12 | 17.2 | 16,7 × 4,2 × 2,2 | DU-117 | 26 | 81.6 | 32,5 × 7,5 × 3,6 |
DU-28 | 14 | 18.7 | 18,7 × 4,2 × 2,2 | DU-126 | 28 | 84.8 | 34,5 × 7,5 × 3,6 |
DU-32 | 16 | 20.2 | 20,7 × 4,2 × 2,2 | DU-135 | 30 | 88 | 36,5×7,5×3,6 |
DU-36 | 18 | 21.7 | 22,7 × 4,2 × 2,2 | DU-144 | 32 | 93 | 38,5×7,5×3,6 |
Les atouts techniques du Toncin :
L'efficacité d'extraction élevée, en particulier dans les applications de lavage, peut dépasser 99,8 % d'efficacité de lavage.
Diverses options de matériaux adaptées aux applications de filtration corrosives, abrasives et à haute température
Haute disponibilité opérationnelle, conception robuste, durable et fiable
Environnement et sécurité :
Le filtre à bande sous vide est conforme aux normes CE et dispose de câbles de protection de grille et d'arrêt d'urgence pour garantir un fonctionnement sûr.
Entretien et réglage :
L'équipement est facile à entretenir et le système d'inclinaison de la boîte à vide est pratique pour nettoyer et ajuster le barrage mobile interne, définissant différentes zones de cycle de filtration.
Le filtre à bande sous vide a été largement utilisé dans la production industrielle en raison de son rendement élevé, de son degré élevé d'automatisation et de son fonctionnement flexible.
Assistance technique
Conception technologique complète
Toncin détermine des plans et des sélections raisonnables en effectuant des tests de laboratoire plus systématiques, des tests de semi-industrialisation et des calculs d'analyse théorique et en adoptant des méthodes appropriées à la lumière des problèmes réels rencontrés par les clients. Et il détermine des paramètres spécifiques grâce à des tests en laboratoire et des tests semi-industriels.
Construction du projet
Toncin peut fournir à ses clients des services de projet intégrés grâce à son système de gestion de projet parfait et à son équipe expérimentée de haute qualité et peut également fournir aux clients ses meilleurs services pour atteindre l'objectif ultime du projet en effectuant le travail de gestion sur la qualité, le calendrier, la sécurité, le projet. coût, approvisionnement, dossiers d'information, organisation et coordination etc. selon les documents contractuels du client. Toncin sous-traite la conception, l'approvisionnement, la construction et les essais, etc. pour l'ensemble du processus ou certaines étapes spécifiques du projet de construction conformément au contrat et assume l'entière responsabilité de la qualité, de la sécurité, de la durée et du coût, etc. du projet contracté.
Délai de réponse et services après-vente
Si une défaillance due à un défaut survient pendant la période de garantie, notre société a donné la réponse et la promesse suivantes : répondre dans les 12 heures et se précipiter sur les lieux domestiques dans les 72 heures. Avec une architecture de service rigoureuse et efficace, des moyens de service et de réponse diversifiés et flexibles, Toncin est capable de fournir un service de réponse jusqu'à 7*24 heures pour garantir que les utilisateurs peuvent obtenir de l'aide à tout moment pendant la période de garantie.
