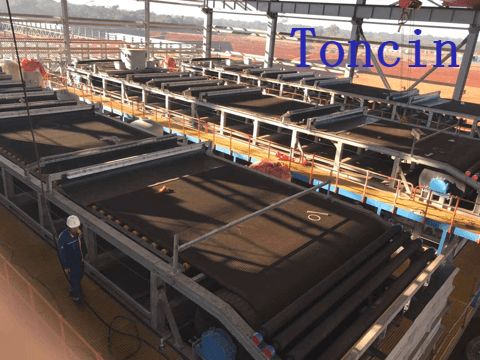

FILTRE À VIDE À CEINTURE EN CAOUTCHOUC
Description
Le filtre à vide à bande en caoutchouc DU fonctionne en utilisant une pression négative sous vide pour réaliser une séparation solide-liquide. Sa section de filtration est disposée horizontalement, permettant des processus continus tels que la filtration, le lavage, le buvardage et la régénération du tissu filtrant. Cet équipement offre une efficacité de filtration élevée, une grande capacité de production, des capacités de lavage efficaces, une faible teneur en eau dans le gâteau de filtration, un fonctionnement flexible et des coûts de maintenance minimes.
Application pour le FILTRE À BANDE de Toncin
Le filtre à bande sous vide est un dispositif de séparation solide-liquide très efficace qui absorbe une technologie de pointe dans le pays et à l'étranger. Le filtre à bande sous vide pour le traitement des eaux usées est capable de filtrer automatiquement, de laver le gâteau, d'évacuer les boues, de régénérer le tissu et de collecter la liqueur mère et la liqueur de lavage en section. . Il présente les avantages d'une efficacité de filtration élevée, d'une grande capacité de production, d'une bonne efficacité de lavage, d'une faible teneur en humidité dans le gâteau de filtration, d'un fonctionnement flexible et d'un entretien simple. L'équipement a été amélioré et perfectionné par notre société depuis de nombreuses années, et les performances techniques et la qualité des produits ont atteint le niveau avancé international. Il a été largement utilisé dans la séparation solide-liquide dans la métallurgie, les mines, l'industrie chimique, la fabrication du papier, l'alimentation, les produits pharmaceutiques, le lavage du charbon, la protection de l'environnement et d'autres domaines, en particulier dans la déshydratation du gypse (FGD) dans la désulfuration des gaz de combustion.
Caractéristiques techniques
(1) la bande annulaire adopte la jupe élastique en forme de vague et la structure adhésive à ceinture plate, qui est peu coûteuse et longue durée de vie.
Et la jupe peut être remplacée.
(2) il y a une courroie de friction annulaire entre la boîte à vide et le ruban adhésif, qui est scellée par de l'eau, lubrifiée et
refroidi et le joint sous vide est fiable. La courroie de friction annulaire a une faible résistance au frottement, une longue durée de vie et est pratique
remplacement et remplacement rapide.
(3) la ceinture est un support à coussin d'air ou à film d'eau, et la bande flotte sur le coussin d'air ou le film d'eau, ce qui réduit le
résistance au fonctionnement et prolonge la durée de vie du ruban adhésif.
(4) la courroie en caoutchouc supporte le tissu filtrant, supporte la puissance d'aspiration et de transmission sous vide, supporte le poids et glisse sur la boîte à vide.
Le tissu filtrant n'est pas en contact avec la boîte à vide et la durée de vie du tissu filtrant est plus longue.
(5) un fonctionnement continu, une filtration continue, un lavage et d'autres opérations sont réalisés, ce qui peut maintenir un vide stable
degré, réduit la teneur en humidité du gâteau de filtration et favorise des conditions de processus de fonctionnement stables.
(6) moins de pièces endommagées, un faible taux de défaillance, un fonctionnement fiable et stable pendant une longue période et une grande quantité de traitement.
Dessin de taille de contour
Le filtre à bande horizontal est un filtre à vide unique spécialisé dans les performances de lavage des gâteaux.
Un lavage efficace du gâteau est obtenu car le filtre peut remplacer uniformément la liqueur mère dans le gâteau humide par un liquide de lavage du gâteau. Comme des couches de gâteau uniformes sont formées en continu, un lavage irrégulier peut être évité.
Le gâteau de produit après avoir été filtré, lavé et déshydraté est déchargé en continu au moyen d'un dispositif de décharge de gâteau. Et le tissu filtrant est lavé en continu au moyen d'un dispositif de lavage de tissu afin d'éviter le colmatage du tissu filtrant.
【Efficacité élevée de lavage des gâteaux】
Comme des couches de gâteau uniformes sont formées en continu, un lavage inégal peut être évité. Un lavage parfait du gâteau est obtenu en sélectionnant
conception optimale des zones de filtration, de lavage et de déshydratation pour répondre aux besoins spécifiques.
【Réduction des coûts de traitement des eaux usées】
Le filtre à bande horizontal offre une efficacité de lavage supérieure à celle des systèmes conventionnels. Il en résulte une importante
réduction de la quantité de liquide de lavage utilisée.
En appliquant un système de lavage de gâteau à contre-courant à plusieurs étapes, une réduction supplémentaire du liquide de lavage peut être obtenue.
【Récupération complète du produit】
La perte de récupération du produit peut être minimisée grâce au dispositif de déchargement du gâteau.
Le liquide de lavage du tissu filtrant est recyclé comme liquide de lavage des gâteaux. En conséquence, une récupération complète du produit est obtenue.
【Construction étanche au gaz】
Le corps principal peut être simplement recouvert d'un capot ou peut être entièrement enfermé dans un boîtier pour assurer une manipulation stable des matériaux qui
inclure des solvants organiques.
Que ce soit dans le domaine de la protection de l'environnement ou dans les industries minières et chimiques, les filtres à vide à bande en caoutchouc sont un choix idéal pour réaliser la séparation solide-liquide.
Caractéristiques techniques :
Le processus d'alimentation, de filtrage, de lavage, de déchargement et de régénération peut être réalisé de manière efficace et automatique.
Il peut laver le lisier par les méthodes de courant à plusieurs étages ou de contre-courant. La liqueur de filtration et la liqueur de lavage peuvent être collectées séparément.
Il peut filtrer rapidement un gâteau en couche mince pour la filtration dure et la boue à haute viscosité.
Il est flexible d’assembler des équipements grâce à la structure modulaire.
Il est pratique d'effectuer le contrôle à distance et ponctuel du PLC.
Appareil de lavage
Adopte l'eau artisanale pour pulvériser le tissu de filtration et associé à la boîte de joint à ventouse sous vide. Par conséquent, il peut garantir la propreté du chantier. La buse fabriquée par une société de pulvérisation américaine peut bien garantir l'effet de lavage.
Artisanat de pulvérisation de matériaux
Adopte le dispositif de lavage à contre-courant ou le dispositif de lavage par pulvérisation. Selon le caractère du matériau et le métier de l'exigence, il peut choisir les deux méthodes de lavage en courant ou de lavage à contre-courant et rendre le lavage plus approfondi.
Mécanisme de correction des écarts
Sous le fonctionnement du cylindre ou de l'airbag, corrigez la déviation du tissu et assurez-vous que le tissu fonctionne correctement.
Système de contrôle
Adopte la télécommande et le contrôle de scène en alternance, facilite le travail d'opération, est avantageux pour la mise en œuvre d'une opération sans personne.
Avantages du produit :
Il peut continuellement compléter automatiquement l'alimentation, le filtrage, le lavage, l'élimination des scories et la régénération du tissu filtrant avec une automatisation élevée.
Il peut laver les matériaux à plusieurs niveaux par advection ou à contre-courant, et le filtrat (liquide mère) et le liquide de lavage peuvent être collectés séparément.
Pour les matériaux ayant une mauvaise filtrabilité et une viscosité élevée, il peut réaliser une filtration rapide en couche mince, et il est de conception modulaire, de combinaison flexible et de forte adaptabilité.
Il adopte le contrôle PLC, facilitant le contrôle à distance et le contrôle centralisé.
Il adopte une correction serpentine, qui résout la déviation et le flambage du tissu filtrant.
Spécifications du produit :
Largeur du bac à filtre | 0,625-2,0(mm) | 2,5-3,0(m) | 0,625m | 1,25 m | 1,6 m | 2,0 m | 2,5 m | 3,0 m |
Longueur de filtrage (mm) | N | L | N | L | Zone de filtrage (m2) | poids (kg) | Zone de filtrage (m2) | poids (kg) | Zone de filtrage (m2) | poids (kg) | Zone de filtrage (m2) | poids (kg) | Zone de filtrage (m2) | poids (kg) | Zone de filtrage (m2) | poids (kg) |
3000 | 0 | 6125 | 1 | 6150 | 1.9 | 2400 | 3.8 | 2850 | 4.8 | 3100 | 6.0 | 3400 | 7.5 | 3800 | 9 | 4200 |
4500 | 1 | 7625 | 2 | 7650 | 2.8 | 2600 | 5.6 | 3100 | 7.2 | 3400 | 9.0 | 3750 | 11.3 | 4200 | 13.5 | 4650 |
6000 | 2 | 9125 | 3 | 9150 | 3.8 | 2800 | 7.5 | 3350 | 9.6 | 3700 | 12.0 | 4100 | 15 | 4600 | 18 | 5100 |
7500 | 3 | 10625 | 4 | 10650 | 4.7 | 3000 | 9.4 | 3600 | 12 | 4000 | 15.0 | 4450 | 18.8 | 5000 | 22.5 | 5550 |
9000 | 4 | 12125 | 5 | 12150 | 5.6 | 3200 | 11.3 | 3850 | 14.4 | 4300 | 18.0 | 4800 | 22.5 | 5400 | 27 | 6000 |
10500 | 5 | 13625 | 6 | 13650 | 6.6 | 3400 | 13.1 | 4100 | 16.8 | 4600 | 21.0 | 5150 | 26.3 | 5800 | 31.5 | 6450 |
12000 | 6 | 15125 | 7 | 15150 | 7.5 | 3600 | 15.0 | 4350 | 19.2 | 4900 | 24.0 | 5500 | 30 | 6200 | 36 | 6900 |
13500 | 7 | 16625 | 8 | 16650 | 8.4 | 3800 | 16.9 | 4600 | 21.6 | 5200 | 27.0 | 5850 | 33.8 | 6600 | 40.5 | 7350 |
A | 600 | 600 | 600 | 600 | 500 | 500 |
B | 2400 | 2400 | 2400 | 2400 | 2000 | 2000 |
C | 3000 | 3000 | 3000 | 3000 | 2000 | 2000 |
D | 1550 | 1550 | 1650 | 1650 | 1700 | 1700 |
E | 1100 | 1800 | 2200 | 2600 | 3150 | 3650 |
Fmax | 2100 | 2800 | 3200 | 3600 | 4150 | 4650 |
G | 973.5 | 973.5 | 973.5 | 973.5 | 1028.5 | 1028.5 |
Hmax | 1348.5 | 1348.5 | 1348.5 | 1348.5 | 1403.5 | 1403.5 |
I | 585 | 585 | 585 | 585 | 612 | 612 |
J | 1104 | 1104 | 1104 | 1104 | 1163 | 1163 |
K | 2736 | 2736 | 3136 | 3536 | 4146 | 4646 |
M | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 |
R | 1250 | 1250 | 1250 | 1250 | 1350 | 1350 |
S | 1400 | 2100 | 2500 | 2900 | 3450 | 3950 |
T | 1670 | 1670 | 1770 | 1770 | 1870 | 1870 |
Assistance technique
Conception technologique complète
Toncin détermine des plans et des sélections raisonnables en effectuant des tests de laboratoire plus systématiques, des tests de semi-industrialisation et des calculs d'analyse théorique et en adoptant des méthodes appropriées à la lumière des problèmes réels rencontrés par les clients. Et il détermine des paramètres spécifiques grâce à des tests en laboratoire et des tests semi-industriels.
Construction du projet
Toncin peut fournir à ses clients des services de projet intégrés grâce à son système de gestion de projet parfait et à son équipe expérimentée de haute qualité et peut également fournir aux clients ses meilleurs services pour atteindre l'objectif ultime du projet en effectuant le travail de gestion sur la qualité, le calendrier, la sécurité, le projet. coût, approvisionnement, dossiers d'information, organisation et coordination etc. selon les documents contractuels du client. Toncin sous-traite la conception, l'approvisionnement, la construction et les essais, etc. pour l'ensemble du processus ou certaines étapes spécifiques du projet de construction conformément au contrat et assume l'entière responsabilité de la qualité, de la sécurité, de la durée et du coût, etc. du projet contracté.
Délai de réponse et services après-vente
Si une défaillance due à un défaut survient pendant la période de garantie, notre société a donné la réponse et la promesse suivantes : répondre dans les 12 heures et se précipiter sur les lieux domestiques dans les 72 heures. Avec une architecture de service rigoureuse et efficace, des moyens de service et de réponse diversifiés et flexibles, Toncin est capable de fournir un service de réponse jusqu'à 7*24 heures pour garantir que les utilisateurs peuvent obtenir de l'aide à tout moment pendant la période de garantie.
