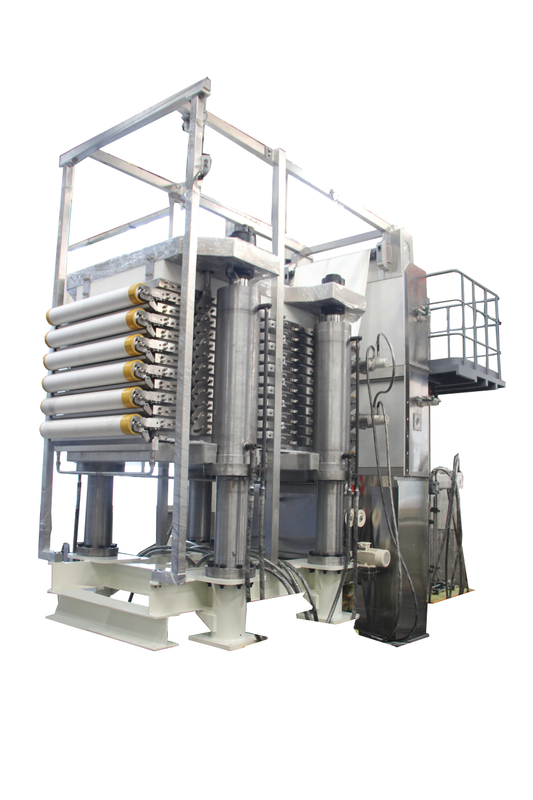

Le filtre de presse automatique vertical HVPF est le filtre le plus avancé que le monde ait jamais obtenu.Le vide a une limite, mais pas la pression.Le filtre à presse automatique vertical HVPF utilise de l'air ou de l'eau pour former une énorme différence de pression des deux côtés du tissu filtrant afin d'obtenir une séparation très efficace du solide et du liquide.Lorsque la plaque filtrante est fermée, le lisier est pompé dans la chambre du filtre à travers des tuyaux à lisier.Une partie du filtrat pénètre ensuite dans la chambre de filtrat à travers un tissu filtrant en raison de la gravité.Ensuite, l'eau à haute pression force le diaphragme en caoutchouc pour extruder le filtrat du gâteau de filtration.Lorsque ces processus sont terminés, les vêtements filtrants et les gâteaux de filtre sont déchargés des deux côtés du tissu filtrant.
Application du produit:
Le filtre-presse automatique vertical HVPF peut être appliqué dans les industries minière, métallurgique, chimique, pharmaceutique et alimentaire .C'est une sorte de machine de séparation solide-liquide automatique à haute capacité et économe en énergie.
Gamme d'approvisionnement et exigences d'installation locale :
(1) Il se compose d'un hôte, d'une station hydraulique, d'une station d'eau, d'un système de nettoyage et d'un système de contrôle.
(2) Cette machine doit être installée sur du béton armé plat solide ou sur une crémaillère en acier.Consultez la taille de la fondation et les dimensions associées au croquis d'installation et au tableau des fondations.La profondeur des travaux de terrassement est déterminée par les clients en fonction des conditions réelles.L'hôte doit être suspendu par des techniciens professionnels, évitez que l'équipement ne se heurte ou ne se raye.Utilisez l'entrée progressive pour ajuster l'hôte lors de l'installation, puis installez d'autres équipements lors de la fixation de l'hôte.
(3) Alimentation en air : granule inférieur à 5 um, pression de 0,5 à 0,6 MPa, volume d'air : prendre le tableau d'assemblage comme référence
(4) Approvisionnement en eau : max.contenu solide 5 ppm, granule solide inférieur à 50 um, pression 3,5-6 bar, prendre le tableau d'assemblage comme référence pour le volume d'alimentation
(5)Alimentation : 3 phases/380V±5%, monophasé/220V±5%,50Hz
-
(6) Environnement de travail : exigences de l'environnement de travail pour cette machine, ne pas geler.
Spécifications du produit:
Modèle | Zone de filtrage(m2) | Dimension globale m (L×l×H) | Quantité de plaques filtrantes | Volume(m3)
(H=45mm) | Lester (T) | Force hydraulique (kW) | Spécification de la plaque filtrante (mm) | Largeur du tissu filtrant |
|
HVPF-1 | 1 | 2,5 × 1,5 × 2,0 | 2 | 0.05 | 8 | 7.5 | 1000*550 | 0.7 |
HVPF-2 | 2 | 2,5 × 1,5 × 2,2 | 4 | 0.09 | 9 | 7.5 |
HVPF-3 | 3 | 3,5 × 2,5 × 2,2 | 2 | 0.16 | 14 | 11 | 1750*900 | 1.05 |
HVPF-4 | 4 | 3,5 × 2,5 × 2,3 | 4 | 0.27 | 15 | 11 |
HVPF-9 | 9 | 3,5 × 2,5 × 2,5 | 6 | 0.41 | 16 | 11 |
HVPF-12 | 12 | 3,5 × 2,5 × 2,7 | 8 | 0.54 | 17 | 11 |
HVPF-15 | 15 | 3,5 × 2,5 × 2,9 | 10 | 0.68 | 18 | 11 |
HVPF-18 | 18 | 3,5 × 2,5 × 3,1 | 12 | 0.81 | 19 | 11 |
HVPF-21 | 21 | 3,5 × 2,5 × 3,3 | 14 | 0.95 | 21 | 11 |
HVPF-24 | 24 | 3,5 × 2,5 × 3,4 | 16 | 1.08 | 22 | 11 |
HVPF-27 | 27 | 3,5 × 2,5 × 3,6 | 18 | 1.22 | 23 | 11 |
HVPF-15 | 15 | 5,1 × 3,7 × 3,3 | 6 | 0.68 | 37 | 22 | 2500*1020 | 1.15 |
HVPF-20 | 20 | 5,1 × 3,7 × 3,6 | 8 | 0.9 | 39 | 22 |
HVPF-25 | 25 | 5.1×3.7×3.9 | 10 | 1.13 | 42 | 22 |
HVPF-30 | 30 | 5,1 × 3,7 × 4,2 | 12 | 1.35 | 43 | 22 |
HVPF-35 | 35 | 5,1 × 3,7 × 4,5 | 14 | 1.58 | 44 | 22 |
HVPF-40 | 40 | 5.1×3.7×4.8 | 16 | 1.8 | 45 | 22 |
HVPF-45 | 45 | 5.1×3.7×5.1 | 18 | 2.03 | 46 | 22 |
HVPF-50 | 50 | 5,1 × 3,7 × 5,4 | 20 | 2.25 | 48 | 22 |
HVPF-60 | 60 | 6,9 × 4,5 × 5,4 | 10 | 2.7 | 97 | 37 | 4010*1500 | 1.7 |
HVPF-72 | 72 | 6,9 × 4,5 × 5,8 | 12 | 3.24 | 100 | 37 |
HVPF-84 | 84 | 6,9 × 4,5 × 6,2 | 14 | 3.78 | 104 | 37 |
HVPF-96 | 96 | 6,9 × 4,5 × 6,5 | 16 | 4.32 | 110 | 37 |
HVPF-108 | 108 | 6,9 × 4,5 × 6,9 | 18 | 4.86 | 112 | 37 |
HVPF-120 | 120 | 6,9 × 4,5 × 7,2 | 20 | 5.4 | 118 | 37 |
HVPF-132 | 132 | 6,9 × 4,5 × 7,6 | 22 | 5.94 | 120 | 37 |
HVPF-144 | 144 | 6,9 × 4,5 × 7,9 | 24 | 6.48 | 123 | 37 |
HVPF-156 | 156 | 6,9 × 4,5 × 8,3 | 26 | 7.02 | 126 | 37 |
HVPF-168 | 168 | 6,9 × 4,5 × 8,6 | 28 | 7.56 | 130 | 37 |
HVPF-144 | 144 | 9,2 × 5,5 × 6,8 | 18 | 6.48 | 142 | 67 | 6020*1500 | 1.7 |
HVPF-162 | 162 | 9,2 × 5,5 × 7,2 | 18 | 7.29 | 147 | 67 |
HVPF-180 | 180 | 9,2 × 5,5 × 7,5 | 20 | 8.1 | 150 | 67 |
HVPF-198 | 198 | 9,2 × 5,5 × 7,8 | 22 | 8.91 | 160 | 67 |
HVPF-216 | 216 | 9,2 × 5,5 × 8,2 | 24 | 9.72 | 166 | 67 |
HVPF-234 | 234 | 9,2 × 5,5 × 8,5 | 26 | 10.53 | 172 | 67 |
HVPF-252 | 252 | 9,2 × 5,5 × 8,8 | 28 | 11.34 | 180 | 67 |
HVPF-270 | 270 | 9,2 × 5,5 × 9,2 | 30 | 12.15 | 190 | 67 |
Processus de travail :
(1) Étape de filtrage : lorsque la plaque filtrante est fermée, le lisier est pompé dans la chambre du filtre à travers le tuyau de lisier.Le filtrat entre dans la chambre de filtrat à travers le tissu filtrant et entre dans le collecteur de filtrat à travers le tube de filtrat, pendant ce temps, le gâteau de filtre se forme dans la chambre de filtre.
(2) Extrusion : l'eau à haute pression pénètre dans la membrane à travers le tube et fait que la membrane s'extrude vers le gâteau de filtration pour faire sortir le filtrat du gâteau de filtration.
(3) Lavage du gâteau : l'eau de lavage est pompée dans la chambre du filtre par un tuyau à boue, après avoir lavé le gâteau et à travers un écoulement de tissu dans les tuyaux de décharge.
(4) Séchage à l'air : le flux d'air avec de l'eau traverse le gâteau de filtration, ce qui peut réduire l'humidité du gâteau de filtration au maximum et vider la chambre de filtrat en même temps.
(5) Décharge du gâteau de filtre : lorsque le processus de séchage est terminé, les pièces motrices entraînent le fonctionnement du tissu filtrant et le gâteau de filtre se décharge des deux côtés du tissu filtrant.
