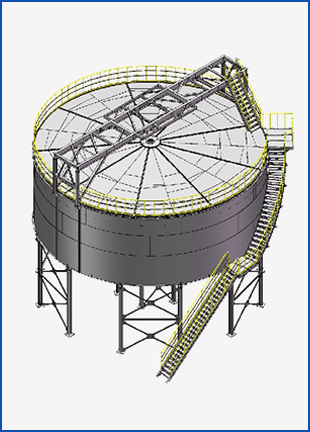

L'épaississant à haute efficacité du Drive GNZ Drive représente une nouvelle génération de technologie de séparation solide-liquide, développée par notre entreprise grâce à l'intégration de technologies internationales avancées. Cet équipement innovant dispose de plusieurs technologies brevetées, y compris son mécanisme de conduite centrale unique, sa trémie de flux haute performance et son système de levage de râteaux automatique. La conception de noyau robuste assure un fonctionnement fiable dans des conditions extrêmes tout en améliorant considérablement l'efficacité de la concentration. L'épaississant GNZ atteint des performances d'assèchement optimales grâce à une combinaison de processus de décantation et de floculation gravitationnels.
En tant que composant critique dans les systèmes de traitement des minéraux, cet épaississant joue un rôle vital dans la concentration et la préparation des minéraux pour les opérations de traitement et d'assèchement ultérieures. L'équipement offre plusieurs avantages clés:
Capacité de traitement améliorée: la conception optimisée permet une concentration minérale rapide et des flux de travail de traitement rationalisés.
Automatisation avancée: intègre des systèmes de contrôle de pointe pour un fonctionnement précis avec une intervention manuelle minimale.
Durabilité supérieure: utilise des matériaux résistants à l'usure dans des composants critiques pour prolonger la durée de vie opérationnelle.
Entretien simplifié: dispose d'une construction modulaire pour un entretien et un remplacement efficaces des composants.
Cet épaississant haute performance est polyvalent pour les processus de concentration à travers divers minerais métalliques et non métalliques. Avec son efficacité opérationnelle exceptionnelle et ses capacités de traitement, il permet aux utilisateurs d'atteindre une séparation de concentration minérale supérieure, établissant ainsi une base fiable pour les opérations de traitement et d'assèchement en aval.
Application du produit:
L'épaississant de GNZ est un nouvel épaississant à haut débit avec un râteau de levage automatique à entraînement central que nous avons développé sur la base de la technologie étrangère. Il est largement applicable au traitement de diverses pulpe d'alimentation industrielle, comme les charbons, les vestiaires du minerai métallique, la métallurgie, le produit chimique, Traitement des résidus, protection de l'environnement, etc.
Spécifications du produit:
Modèle | Réservoir de concentration | Zone de sédiments
(M2) | La hauteur de levage du râteau (mm) | Râteau de la vitesse rotative (r / min) | Puissance du moteur
(KW) |
Diamètre (m) | Profondeur (m) |
GNZ-3 | 3 | 2.5 | 10 | 300 | 0.1-0.2 | 3 + 1.1 |
GNZ-6 | 6 | 3.0 | 28 | 300 | 0.1-0.2 | 4 + 1,5 |
GNZ-9 | 9 | 3.2 | 63 | 300 | 0.1-0.2 | 4 + 1,5 |
GNZ-12 | 12 | 3.5 | 110 | 300 | 0.1-0.2 | 4 + 1,5 |
GNZ-18 | 18 | 4.4 | 254 | 600 | 0.1-0.2 | 7,5 + 2.2 |
GNZ-20 | 20 | 4.4 | 310 | 600 | 0.1-0.2 | 7,5 + 2.2 |
GNZ-24 | 24 | 5.2 | 452 | 600 | 0,05-0.2 | 7,5 + 2.2 |
GNZ-30 | 30 | 5.2 | 707 | 600 | 0,05-0.2 | 11 + 3 |
GNZ-38 | 38 | 5.5 | 1134 | 600 | 0,05-0.2 | 15 + 4 |
GNZ-45 | 45 | 5.5 | 1590 | 600 | 0,05-0.1 | 37 + 4 |
GNZ-53 | 53 | 6.0 | 2206 | 600 | 0,05-0.1 | 37 + 4 |
GNZ-60 | 60 | 6.0 | 2826 | 600 | 0,03-0.1 | 45 + 5,5 |
GNZ-70 | 70 | 6.8 | 3846 | 600 | 0,02-0.05 | 45 + 5,5 |
GNZ-85 | 85 | 7.8 | 5671 | 600 | 0,02-0.05 | 45 + 5,5 |
Note:
1. Les paramètres ci-dessus sont uniquement pour référence. Étant donné que les performances de règlement des matériaux sont relativement importantes, les paramètres spécifiques sont soumis aux dessins de conception fournis par notre entreprise.
2. Notre entreprise peut concevoir un épaississant avec différents modèles en fonction des exigences des utilisateurs.
Caractéristiques du produit:
Cet épaississant se compose d'épaississement rond et de machine à retirer les herses, les particules solides se suspendent en épaississant se découpant par gravité, la pulpe dans le virage supérieur en eau propre, afin que la séparation puisse être réalisée. Slime que les sédiments au fond de l'épaississement sont déchargés par la herse enrouillant en continu et nettoient le débordement de la hausse.
1. Efficacité élevée de la concentration et du grattage, qui est trois à cinq fois que l'épouvain commun.
2. Système d'alimentation excellante - - High-taux Feed bien:
a. Le puits d'alimentation fait de la nourriture et a la dissipation d'énergie, et il a une alimentation tangentielle.
B. Add le floculant raisonnablement et améliore l'efficacité.
C. Il est équipé d'une plaque de distribution, qui peut raisonnablement profiter de la zone effective du réservoir.
3. Système de levage piloté avec conception en surpoids et une grande conception de couple peut assurer le fonctionnement normal de l'appareil. L'épaississant ne peut pas s'arrêter dans les conditions extrêmes, améliorant l'efficacité de l'appareil.
4. Il adopte la conception en spirale du logarithme des dents de râteau, et nous pouvons concevoir la densité des dents de râteau en fonction des performances des matériaux, ce qui peut améliorer l'efficacité du grattage.
5.Il a un système de contrôle d'épaississant avancé, soulevant automatiquement le râteau, l'alimentation floculante et la pompe de décharge sous-flux contrôlée automatiquement
Détails du produit:
1.Cesign de la conduite principale et du matériel de levage de râteaux
(1) Le cadre de conduite et le châssis sont fabriqués en fonction du dispositif de transmission de type lourd ,
l'exécution est stable et fiable.
(2) levage de râteau automatique complet
(3) Transmission d'étoiles, le couple de course maximum est de 5000 000 nm. Le couple conçu de la transmission de conduite est conçu selon les normes suivantes .
Valeur de course de couple : 33% du couple conçu .
Alarme élevée de couple : 50% du couple conçu .
Rake Rising; 60% du couple conçu .
Râteau diminuant: 40% du couple conçu .
La valeur de couple conçue du dispositif mécanique : 150% du couple conçu .
2. Système de contrôle
Le contrôle du site et la télécommande sont combinés, les points de contrôle DCS sont fournis.
(1) Contrôle PLC, protection de surcharge.
(2) Le terminal de décharge du matériau est installé avec un capteur de pression de couche de boue pour contrôler la rotation et la décharge de boue par pompe.
