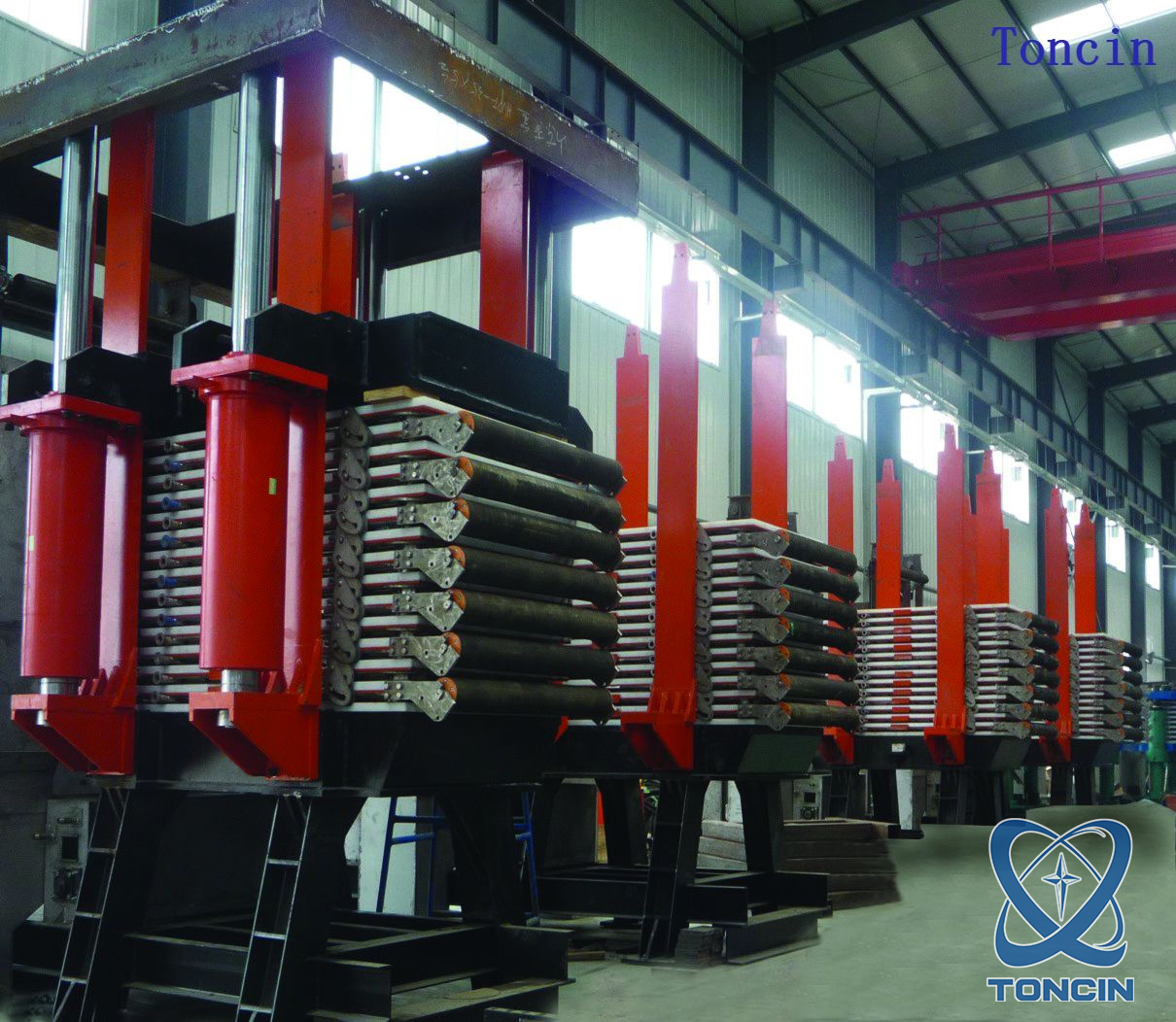

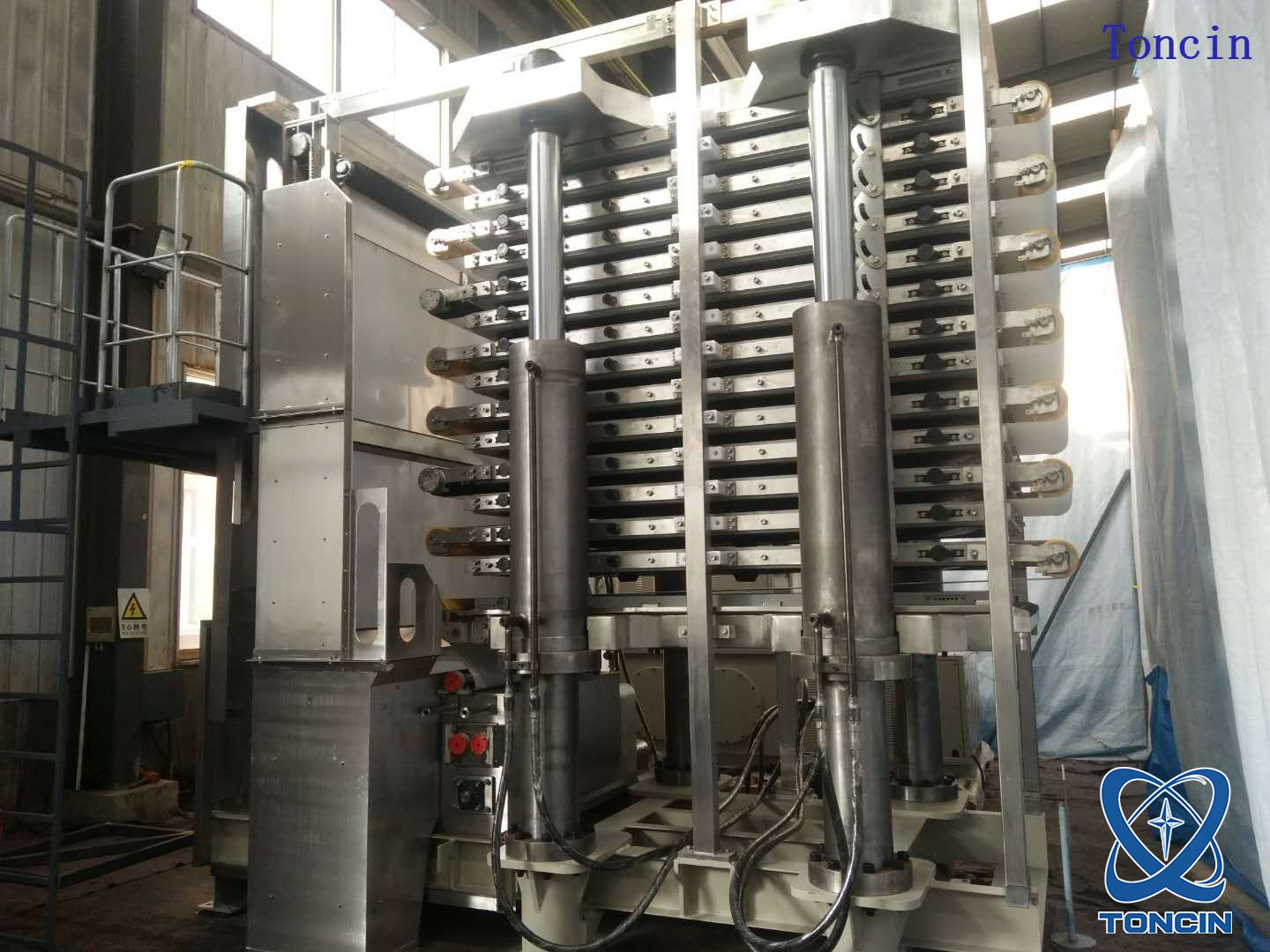

HVPF Vertical Automatic Press Filtre est le filtre le plus avancé que le monde ait jamais obtenu. Le vide a une limite, mais pas la pression. HVPF Vertical Automatic Press Filtre Utilisez de l'air ou de l'eau pour former une énorme différence de pression des deux côtés du tissu filtrant pour obtenir une séparation très efficace du solide et du liquide. Lorsque la plaque de filtre est fermée, la suspension est pompée dans la chambre filtrante à travers des tuyaux de suspension. Une partie du filtrat entre ensuite dans la chambre de filtrat à travers le tissu filtrant en raison de la gravité. Ensuite, le diaphragme en caoutchouc de force à haute pression pour extruder le filtrat du gâteau filtrant. Une fois ces processus terminés, les vêtements de filtre conducteur et les gâteaux filtrants sont déchargés des deux côtés du tissu filtrant.
Application du produit:
Le filtre à presse automatique vertical HVPF peut être appliqué dans les industries minières, métallurgies, industrie chimique, pharmacie et alimentaire . Il s'agit d'une sorte de machine de séparation automatique-liquide à réduction d'énergie élevée.
Plage d'alimentation et exigences sur l'installation locale:
(1) Il se compose de l'hôte, de la station hydraulique, de la station d'eau, du système de nettoyage et du système de contrôle.
(2) Cette machine doit être installée sur du béton armé à plat massif ou un rack en acier. Consultez la taille de la fondation et la dimension associée à la carte des croquis d'installation et au graphique de la fondation. La profondeur des bases est déterminée par les clients en fonction des conditions réelles. L'hôte doit être suspendu par des techniciens professionnels, éviter que l'équipement d'impact ou de rayures. Utilisez Grad Entrée pour régler l'hôte pendant l'installation, puis installez d'autres équipements lors de la fixation de l'hôte.
(3) Alimentation d'air : granule moins de 5 um, pression 0,5-0,6 MPa, volume d'air: Take Asseblement en tant que référence
(4) Approvisionnement en eau : Max. Contenu solide 5 ppm, granule solide inférieur à 50UM, pression 3,5-6bar, prenez le graphique d'assemblage comme référence pour le volume d'alimentation
(5) Alimentation électrique: 3 phase / 380V ± 5%, monophasé / 220V ± 5%, 50Hz
-
(6) Environnement de travail: exigences en matière d'environnement de travail pour cette machine, pas de gel.
Spécifications du produit:
Modèle | Zone de filtration (M2) | Dimension globale M (L × W × H) | Quantité de plaque filtrante | Volume (M3)
(h = 45 mm) | Poids (T) | Puissance hydraulique (KW) | Spécification de la plaque de filtre (mm) | Largeur du tissu filtrant |
|
HVPF-1 | 1 | 2,5 × 1,5 × 2,0 | 2 | 0.05 | 8 | 7.5 | 1000 * 550 | 0.7 |
Hvpf-2 | 2 | 2,5 × 1,5 × 2,2 | 4 | 0.09 | 9 | 7.5 |
HVPF-3 | 3 | 3,5 × 2,5 × 2,2 | 2 | 0.16 | 14 | 11 | 1750 * 900 | 1.05 |
HVPF-4 | 4 | 3,5 × 2,5 × 2,3 | 4 | 0.27 | 15 | 11 |
HVPF-9 | 9 | 3,5 × 2,5 × 2,5 | 6 | 0.41 | 16 | 11 |
HVPF-12 | 12 | 3,5 × 2,5 × 2,7 | 8 | 0.54 | 17 | 11 |
HVPF-15 | 15 | 3,5 × 2,5 × 2,9 | 10 | 0.68 | 18 | 11 |
HVPF-18 | 18 | 3,5 × 2,5 × 3,1 | 12 | 0.81 | 19 | 11 |
HVPF-21 | 21 | 3,5 × 2,5 × 3,3 | 14 | 0.95 | 21 | 11 |
HVPF-24 | 24 | 3,5 × 2,5 × 3,4 | 16 | 1.08 | 22 | 11 |
HVPF-27 | 27 | 3,5 × 2,5 × 3,6 | 18 | 1.22 | 23 | 11 |
HVPF-15 | 15 | 5,1 × 3,7 × 3,3 | 6 | 0.68 | 37 | 22 | 2500 * 1020 | 1.15 |
HVPF-20 | 20 | 5,1 × 3,7 × 3,6 | 8 | 0.9 | 39 | 22 |
HVPF-25 | 25 | 5.1 × 3,7 × 3,9 | 10 | 1.13 | 42 | 22 |
HVPF-30 | 30 | 5.1 × 3,7 × 4.2 | 12 | 1.35 | 43 | 22 |
HVPF-35 | 35 | 5.1 × 3,7 × 4,5 | 14 | 1.58 | 44 | 22 |
HVPF-40 | 40 | 5,1 × 3,7 × 4,8 | 16 | 1.8 | 45 | 22 |
HVPF-45 | 45 | 5.1 × 3,7 × 5.1 | 18 | 2.03 | 46 | 22 |
HVPF-50 | 50 | 5,1 × 3,7 × 5,4 | 20 | 2.25 | 48 | 22 |
HVPF-60 | 60 | 6,9 × 4,5 × 5,4 | 10 | 2.7 | 97 | 37 | 4010 * 1500 | 1.7 |
HVPF-72 | 72 | 6,9 × 4,5 × 5,8 | 12 | 3.24 | 100 | 37 |
HVPF-84 | 84 | 6,9 × 4,5 × 6,2 | 14 | 3.78 | 104 | 37 |
HVPF-96 | 96 | 6,9 × 4,5 × 6,5 | 16 | 4.32 | 110 | 37 |
HVPF-108 | 108 | 6,9 × 4,5 × 6,9 | 18 | 4.86 | 112 | 37 |
HVPF-120 | 120 | 6,9 × 4,5 × 7,2 | 20 | 5.4 | 118 | 37 |
HVPF-132 | 132 | 6,9 × 4,5 × 7,6 | 22 | 5.94 | 120 | 37 |
HVPF-144 | 144 | 6,9 × 4,5 × 7,9 | 24 | 6.48 | 123 | 37 |
HVPF-156 | 156 | 6,9 × 4,5 × 8,3 | 26 | 7.02 | 126 | 37 |
HVPF-168 | 168 | 6,9 × 4,5 × 8,6 | 28 | 7.56 | 130 | 37 |
HVPF-144 | 144 | 9,2 × 5,5 × 6,8 | 18 | 6.48 | 142 | 67 | 6020 * 1500 | 1.7 |
HVPF-162 | 162 | 9,2 × 5,5 × 7,2 | 18 | 7.29 | 147 | 67 |
HVPF-180 | 180 | 9,2 × 5,5 × 7,5 | 20 | 8.1 | 150 | 67 |
HVPF-198 | 198 | 9,2 × 5,5 × 7,8 | 22 | 8.91 | 160 | 67 |
HVPF-216 | 216 | 9,2 × 5,5 × 8,2 | 24 | 9.72 | 166 | 67 |
HVPF-234 | 234 | 9,2 × 5,5 × 8,5 | 26 | 10.53 | 172 | 67 |
HVPF-252 | 252 | 9,2 × 5,5 × 8,8 | 28 | 11.34 | 180 | 67 |
HVPF-270 | 270 | 9,2 × 5,5 × 9,2 | 30 | 12.15 | 190 | 67 |
Processus de travail:
(1) Étape de filtrage: Lorsque la plaque de filtre a fermé, la suspension est pompée dans la chambre filtrante à travers un tuyau de suspension. Le filtrat entre dans la chambre de filtrat à travers le tissu de filtre et accédez à un collecteur de filtrat via un tube de filtrat, en attendant, le gâteau de filtre est formé dans la chambre filtrante.
(2) Extrusion: L'eau à haute pression entre dans la membrane à travers le tube et fait que la membrane extrude envers le gâteau du filtre pour faire extruder le filtrat du gâteau filtrant.
(3) Lavage du gâteau : L'eau de lavage est pompée dans la chambre filtrante par des tuyaux de suspension, après avoir lavé le gâteau et à travers le tissu coulant dans les tuyaux de décharge.
(4) Séchage à l'air: le débit d'air avec de l'eau passe par le gâteau filtrant, ce qui peut réduire l'humidité du gâteau filtrant au maximum et vider la chambre filtratte en même temps.
(5) Filtre Cake Defactive: Une fois le processus de séchage terminé, les pièces de conduite conduisent le tissu de filtre à fonctionner et les décharges de gâteaux de filtre des deux côtés du tissu filtrant.
