L’acquisition d’équipements avancés de séparation solide-liquide représente une décision à enjeux élevés pour toute installation industrielle. Les acheteurs sont confrontés à une immense pression pour maximiser le débit quotidien. Vous devez également minimiser l’empreinte physique de l’installation. Atteindre une humidité de gâteau ultra-faible reste une priorité absolue pour la plupart des ingénieurs de procédés. Au cours de ce parcours d’approvisionnement complexe, vous rencontrez souvent des terminologies sectorielles qui se chevauchent. De nombreux fabricants utilisent le terme général « filtre-presse vertical » de manière interchangeable avec le terme très spécifique « filtre-presse tour ». Ce chevauchement de nomenclature crée une grave confusion. Cela complique la sélection des fournisseurs et risque d’entraîner des équipements coûteux et inadaptés. Nous avons conçu ce guide complet pour dissiper cette ambiguïté. Il fournit aux ingénieurs d’usine et aux équipes d’approvisionnement un cadre d’évaluation fondé sur des preuves. Vous apprendrez à évaluer des configurations de chambre spécifiques et à évaluer des risques opérationnels distincts. Nous vous aiderons à modéliser la viabilité financière à long terme et les dépenses d’exploitation au-delà des dépenses d’investissement initiales. À la fin de ce guide, vous pouvez sélectionner en toute confiance l"architecture exacte requise par votre lisier.
Clarté de la nomenclature : un filtre-presse tour est un sous-ensemble hautement spécialisé de la famille des filtres-presses verticaux, généralement caractérisé par une indexation continue à une seule courroie plutôt que par des toiles à plaques individuelles.
Principaux avantages : les deux systèmes offrent une efficacité de lavage des gâteaux supérieure et un encombrement beaucoup plus réduit par rapport aux presses horizontales traditionnelles à plaques et à châssis.
Compromis opérationnels : Le degré élevé d'automatisation et de déchargement assisté par gravité se fait au prix d'exigences de dégagement vertical accrues et d'une maintenance hydraulique complexe.
Facteur de décision : la sélection finale doit être dictée par les caractéristiques spécifiques de la boue, les taux de lavage requis et les capacités de maintenance du cycle de vie, validées par des essais pilotes obligatoires.
La transition industrielle vers des architectures verticales découle des limitations inhérentes aux systèmes horizontaux traditionnels. Les unités horizontales nécessitent un espace au sol considérable. Ils limitent considérablement les options d’aménagement de vos installations. Ils ont également du mal à répartir uniformément les liquides de lavage sur les gâteaux verticaux. La gravité agit contre les configurations horizontales pendant la phase cruciale de lavage. Les particules solides se déposent de manière inégale dans les chambres. La mise à niveau vers une orientation verticale résout instantanément bon nombre de ces problèmes hérités. Il exploite la gravité pour une formation horizontale uniforme du gâteau. Ce changement fondamental de géométrie modifie l’ensemble du profil d’efficacité de votre processus de filtration.
Définir le succès des achats nécessite d’examiner des indicateurs opérationnels très spécifiques. Vous devez évaluer ces systèmes avancés par rapport aux contraintes de production uniques de votre installation. Nous recommandons de se concentrer sur trois critères fondamentaux :
Optimisation de l'empreinte : les configurations verticales maximisent votre surface de filtration disponible par mètre carré. Ils libèrent un espace précieux au sol pour d’autres processus en aval. Cette densité s’avère critique dans les usines chimiques très compactes.
Automatisation et main d'œuvre : les installations de traitement modernes nécessitent beaucoup moins d'interventions manuelles. Ces systèmes réduisent considérablement l'implication de l'opérateur pendant le cycle de déchargement du gâteau. Les techniciens ne grattent plus les plaques à la main.
Récupération du produit : le lavage du gâteau en plusieurs étapes permet d'obtenir une récupération maximale du soluté. Vous pouvez extraire efficacement des ressources très précieuses du gâteau de filtration. Cette mesure a un impact direct sur la rentabilité globale de votre usine.
Vous devez également identifier le seuil exact de cet investissement en capital. Quand le coût élevé d’un système vertical devient-il financièrement viable ? Des volumes de production élevés justifient souvent une mise à niveau rapide. Des exigences strictes en matière de teneur en humidité poussent également les acheteurs vers ces solutions avancées. Vous devez calculer si votre débit quotidien justifie une dépense initiale plus élevée. Si votre configuration horizontale actuelle provoque un grave goulot d’étranglement en matière de production, la mise à niveau est tout à fait logique sur le plan financier. Nous vous conseillons fortement d"établir une base de référence claire de vos coûts d"exploitation actuels avant d"évaluer un nouvel équipement. Vous ne pouvez pas mesurer l’amélioration sans connaître votre point de départ exact.
Comprendre les distinctions techniques évite des erreurs d’approvisionnement coûteuses. L’industrie brouille régulièrement les frontières entre les catégories d’équipements généraux et les sous-ensembles spécialisés. Vous devez savoir exactement quelles machines vous évaluez.
La catégorie générale est le filtre-presse vertical . Dans cette conception robuste, les plaques lourdes s'empilent verticalement les unes sur les autres. L'alimentation en boue entre par le haut, le bas ou les côtés de la chambre. Ces unités polyvalentes peuvent utiliser des tissus filtrants individuels par chambre. Ils s'avèrent excellents pour établir une formation horizontale uniforme de gâteaux. La gravité facilite grandement le processus de décharge vers le bas lorsque les plaques lourdes se séparent. Cette décharge assistée par gravité réduit le besoin d’outils de grattage manuels. Il assure la sécurité des opérateurs et réduit les blessures liées aux mouvements répétitifs.
A l’inverse, un filtre-presse tour représente une sous-catégorie hautement spécialisée. Il comporte un tissu ou une courroie filtrante sans fin et continue. Cette courroie zigzague en douceur à travers les plaques empilées verticalement alignées horizontalement. Durant la phase de décharge, le mécanisme fonctionne de manière unique. Les plaques s'ouvrent simultanément sur toute la pile. La bande continue avance alors automatiquement. Cette action synchronisée décharge le gâteau de toutes les chambres exactement au même moment. C’est une merveille de synchronisation mécanique.
Ce mécanisme continu spécialisé convient à des cas d’utilisation idéaux très spécifiques. Les installations minières et métallurgiques à haut débit en dépendent largement. Les applications chimiques lourdes bénéficient également énormément de cette conception. Ils nécessitent une décharge rapide et simultanée du gâteau et un lavage automatisé des tissus. L"indexation continue minimise considérablement les temps d"arrêt du cycle. Il pousse le tonnage maximum à travers l’usine chaque heure.

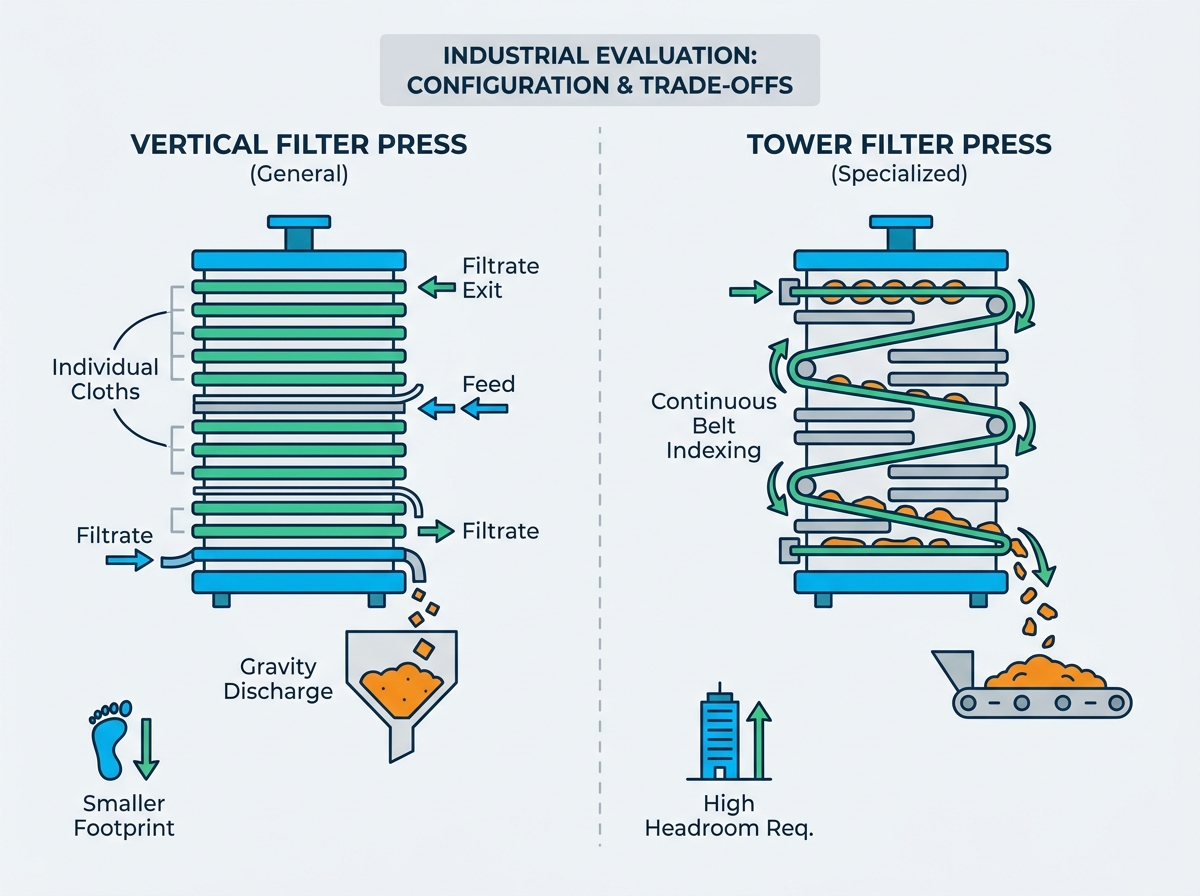

Consultez le tableau de comparaison ci-dessous pour clarifier ces différences mécaniques.
Caractéristique technique | Modèle vertical général | Modèle de tour spécialisé |
|---|---|---|
Configuration du tissu | Toiles individuelles installées par chambre | Système de bande sans fin unique et continu |
Méthode de décharge | Chute séquentielle ou par lots | Indexation simultanée de la bande |
Application idéale | Chimie fine, pharmacie de spécialités | Exploitation minière à haut débit, métallurgie |
Objectif maintenance | Suivi et remplacement des tissus individuels | Tension et alignement complets de la courroie |
Vitesse de cycle | Modéré à rapide | Débit ultra-rapide et continu |
L'évaluation de tout industriel filtre-presse nécessite de connecter les caractéristiques techniques aux résultats opérationnels directs. L’efficacité de la filtration et du lavage des gâteaux occupe une place importante lors de cette évaluation. Les chambres verticales favorisent activement la formation horizontale du gâteau. La gravité maintient les particules solides réparties uniformément sur toute la zone de filtration. Cette densité uniforme empêche activement la fissuration du gâteau pendant la phase de lavage. Les gâteaux intacts conduisent directement à une meilleure distribution du liquide de lavage. Vous évitez complètement de canaliser. La canalisation gaspille une eau de lavage coûteuse et réduit la pureté du produit final. Un gâteau uniforme garantit que chaque gouttelette de liquide de lavage effectue un travail utile.
Les temps de cycle et le débit global dictent également fortement la sélection du système. Vous devez comparer la vitesse d"indexation continue d"un modèle de tour spécialisé par rapport aux unités standard. Les modèles verticaux standard s"appuient souvent sur des mécanismes d"ouverture séquentielle. Ces processus par lots ajoutent de précieuses minutes à chaque cycle. Sur une année civile, ces minutes se traduisent par des pertes de production massives. En revanche, une indexation continue fait tomber le gâteau rapidement. Des cycles plus rapides génèrent des volumes de production quotidiens beaucoup plus élevés. Vous extrayez plus de valeur avec exactement la même empreinte.
Vous devez également analyser attentivement la consommation d’énergie et d’air comprimé. La compression du diaphragme à haute pression nécessite un apport d’énergie électrique important. Les grosses pompes hydrauliques doivent générer une force immense pour presser les gâteaux. De plus, l’air comprimé pour le soufflage et le séchage des gâteaux ajoute une autre couche de demande de services publics. Les compresseurs d’air industriels consomment d’énormes quantités d’électricité. Nous vous conseillons de mesurer ces coûts d"utilité élevés par rapport aux économies réalisées grâce à la production d"un gâteau plus sec. Souvent, les économies réalisées en matière de séchage thermique dépassent les coûts de l"air comprimé.
Enfin, réfléchissez attentivement à l’intégration des installations avant de signer un bon de commande. Vous êtes confronté à un compromis strict entre espace et hauteur. Ces unités permettent d"économiser d"énormes quantités d"espace au sol horizontal. Cependant, leur fonctionnement et leur entretien nécessitent une marge verticale importante. Vous avez également besoin de grilles de support structurelles robustes. Ils doivent supporter le poids statique empilé et les vibrations opérationnelles intenses. Les ingénieurs des installations sous-estiment souvent les exigences en matière de structure en acier pour ces unités imposantes. Ne commettez pas cette erreur structurelle coûteuse.
Nous devons aborder les réalités de la mise en œuvre de manière transparente. Les acheteurs négligent souvent de graves risques opérationnels lors de la phase d’approvisionnement passionnante. La complexité de la maintenance constitue le principal obstacle pour les nouveaux utilisateurs. Vous devrez entretenir régulièrement les systèmes hydrauliques haute pression. Des collecteurs complexes et des réseaux de capteurs sont situés en hauteur. Les techniciens doivent travailler sur des plates-formes surélevées pour atteindre ces composants critiques. Cette élévation ralentit considérablement les tâches de maintenance de routine. Cela nécessite également des protocoles de sécurité stricts en matière de protection contre les chutes.
La gestion des consommables présente une autre catégorie de risque opérationnel majeure. La ceinture ou le tissu filtrant agit comme l’élément vital du système. Vous devez surveiller en permanence les problèmes de suivi de la ceinture. L’usure prématurée des systèmes continus provoque d’importants problèmes de production. Un léger désalignement détruit une courroie coûteuse en quelques heures. Vous devez également considérer attentivement les temps d’arrêt liés au remplacement. Le remplacement d"une seule courroie continue nécessite des temps d"arrêt et une planification importants. Cela nécessite des procédures totalement différentes du remplacement des tissus de chambre individuels. Vous devez enfiler parfaitement la lourde courroie à travers des systèmes de rouleaux complexes. Une erreur ici ruine instantanément le consommable.
La sécurité et la conformité nécessitent une attention rigoureuse et sans compromis. Ces systèmes automatisés utilisent une compression du diaphragme à haute pression extrême. Les pressions de fonctionnement atteignent souvent 16 à 20 bars ou plus. Le confinement des boues dangereuses devient critique à ces pressions extrêmes. Une défaillance soudaine du joint libère rapidement des matières toxiques ou brûlantes dans l’usine. Vous devez évaluer les protocoles de sécurité, les protections physiques contre les éclaboussures et les verrouillages logiciels intégrés à la machine.
Nous maintenons des hypothèses transparentes sur les avantages de l’automatisation. L’automatisation réduit définitivement les besoins quotidiens en travail manuel. Les opérateurs ne grattent plus les plaques collantes à la main dans les environnements dangereux. Cependant, l’automatisation nécessite un niveau de compétence beaucoup plus élevé de la part de vos techniciens de maintenance. Votre équipe doit comprendre les automates programmables, l’hydraulique avancée et les systèmes de tension laser de précision. Essentiellement, vous échangez du travail manuel peu qualifié contre un dépannage technique hautement qualifié. Assurez-vous que votre budget de maintenance reflète ce changement nécessaire dans l’expertise du personnel.
Les équipes d’approvisionnement ont besoin d’une logique de présélection stricte pour gérer les propositions complexes des fournisseurs. Ignorer ces étapes analytiques conduit directement à de graves goulots d’étranglement opérationnels. Nous recommandons de suivre un cadre décisionnel défini en trois étapes pour garantir le succès du projet.
Étape 1 : Tests de faisabilité du lisier. Les tests en laboratoire et à l’échelle pilote restent absolument non négociables. Vous ne pouvez pas finaliser la taille de l’équipement ou le type de tissu sans eux. Les caractéristiques des boues varient énormément entre les différentes couches minérales ou lots chimiques. Les tests pilotes valident avec précision la zone de filtration requise. Cela vous évite de sous-dimensionner l’unité et de manquer les objectifs de production. Exigez toujours des données concrètes provenant d’une usine pilote.
Étape 2 : Modélisation CAPEX vs OPEX. Vous devez mettre en balance le coût initial d’achat et d’installation plus élevé avec les économies opérationnelles à long terme. Les unités de tour coûtent beaucoup plus cher au départ. Cependant, ils donnent des gâteaux nettement plus secs. Les gâteaux plus secs réduisent considérablement les coûts de séchage thermique en aval. Vous économisez également des quantités importantes d’eau de lavage tout au long du cycle de vie de la machine. Modélisez méticuleusement ces économies de dépenses d’exploitation sur une période de dix ans.
Étape 3 : Critères d'évaluation du fournisseur. Tous les fabricants n’offrent pas exactement le même niveau d’expertise en ingénierie. Recherchez des études de cas éprouvées et spécifiques à l’industrie. Les résidus miniers se comportent fondamentalement différemment des produits chimiques pharmaceutiques fins. Évaluez la disponibilité locale de pièces de rechange exclusives dans votre région. Vous avez besoin d'un accès rapide aux vannes de régulation, aux courroies sans fin et aux membranes en caoutchouc. Évaluez la capacité du fournisseur à fournir une intégration complète du système. Vous souhaitez que les pompes d'alimentation, les systèmes de contrôle et les patins structurels soient regroupés ensemble. Les unités autonomes confient entièrement le problème complexe de l’intégration à votre équipe interne.
Une erreur courante au cours de cette phase consiste à sauter complètement le test du lisier pour gagner du temps. Ce raccourci garantit presque toujours de mauvaises performances sur le terrain. Les données de laboratoire constituent la seule base fiable pour votre décision finale d’approvisionnement. Exigez toujours une garantie de performance contraignante directement liée aux résultats des tests pilotes.
Notre verdict final dépend entièrement des exigences de production précises de votre installation. Le choix entre une architecture verticale générale et un modèle d"indexation continue spécialisé dépend de vos exigences en matière de temps de cycle. Si votre processus exige une indexation continue des bandes et des cycles ultra-rapides, la configuration en tour l"emporte facilement. Si vous manipulez des lots chimiques plus petits et très variables, les plaques verticales standard offrent une meilleure flexibilité opérationnelle. Les deux systèmes offrent une efficacité de lavage incroyable. Les deux options permettront d’économiser un espace au sol précieux par rapport aux équipements existants.
Nous vous encourageons à prendre des mesures proactives immédiatement. Lancez des tests de matériaux et une analyse complète des boues avec vos fabricants présélectionnés. Envoyez des échantillons représentatifs à leurs laboratoires cette semaine. Utilisez ces résultats empiriques de laboratoire pour garantir des mesures de performances garanties. Ne procédez pas à l"approvisionnement tant que le fournisseur n"a pas garanti par écrit des objectifs spécifiques en matière d"humidité du gâteau et de débit quotidien. Une préparation et des tests appropriés garantissent que votre nouvel équipement de séparation fonctionne exactement comme promis lors de la mise en service.
R : La durée de vie varie considérablement en fonction de l"abrasivité de la boue et de la pression de fonctionnement du système. En règle générale, les courroies continues durent de 1 000 à plus de 5 000 cycles opérationnels. Les résidus miniers très abrasifs usent les courroies beaucoup plus rapidement que les précipités chimiques mous. Une tension hydraulique appropriée et le strict respect des protocoles de lavage automatisé des tissus maximiseront cette durée de vie et éviteront une déchirure prématurée.
R : Il repose sur une combinaison de formation horizontale uniforme de gâteau et de compression du diaphragme à haute pression. La gravité permet aux particules solides de se déposer uniformément, éliminant ainsi les taches fines. Des diaphragmes en caoutchouc haute pression se gonflent ensuite. Ils extraient physiquement le liquide interstitiel restant de ce gâteau uniforme avec des forces intenses dépassant souvent 16 bars.
R : Oui, vous devez prendre en compte bien plus que la simple hauteur statique de la machine. Vous avez besoin d’un dégagement aérien important pour les grues de maintenance des installations. Les techniciens utilisent ces ponts roulants pour soulever des vérins hydrauliques lourds et des jeux de plaques de remplacement. Ne pas calculer cette marge de maintenance dynamique entraîne de graves problèmes d’aménagement des installations.
R : Non, un remplacement complet de la machine est généralement requis. Les exigences structurelles et hydrauliques diffèrent fondamentalement entre les deux conceptions. Les architectures verticales nécessitent des cadres porteurs en acier, des collecteurs automatisés et des systèmes de contrôle complexes très différents. Tenter une rénovation structurelle s"avère plus coûteux et beaucoup moins fiable que l"installation d"un système spécialement conçu.
