Les processus de fabrication industrielle reposent fortement sur une séparation solide-liquide efficace. Un système hautement automatisé et assisté par gravité redéfinit efficacement ces opérations exigeantes. Aujourd’hui, les installations industrielles modernes ont constamment du mal à minimiser l’empreinte des équipements. Ils exigent souvent des niveaux d’humidité des gâteaux plus faibles et une intervention manuelle considérablement réduite. Les méthodes de séparation traditionnelles échouent souvent dans ces domaines critiques, créant des goulets d’étranglement persistants dans la production. La résolution de ces défis urgents améliore directement l’efficacité de l’usine et la sécurité globale du lieu de travail.
Nous explorerons comment l’évaluation de cette architecture de séparation spécifique se compare aux modèles horizontaux traditionnels. Vous découvrirez son impact sur les flux de travail opérationnels à long terme, les routines de maintenance et la conception des installations. Nous couvrons également les principes mécaniques de base, les avantages techniques et les applications industrielles primaires. La mise à niveau de l"équipement de votre usine nécessite une analyse minutieuse des exigences spécifiques du processus. Nous fournissons des informations exploitables pour guider vos décisions stratégiques en matière d’approvisionnement.

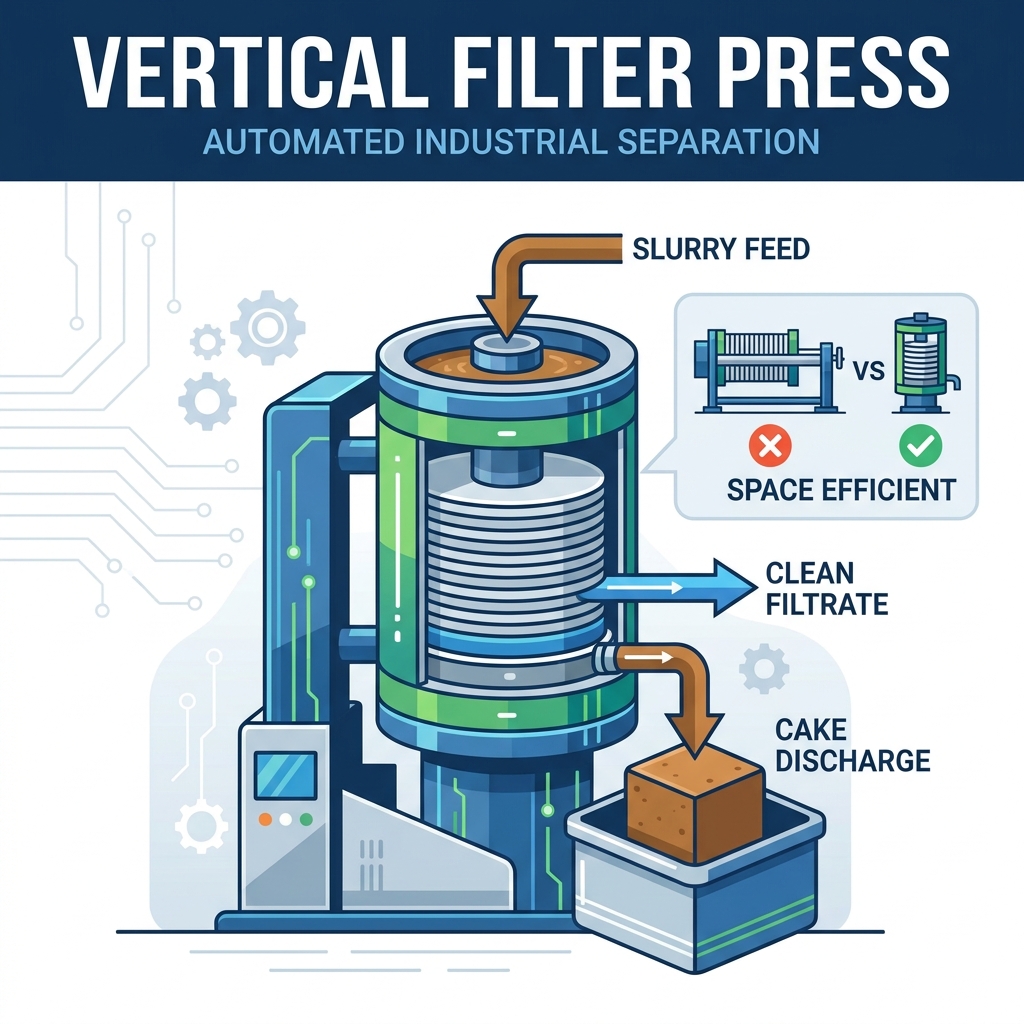

Définition : Un filtre-presse vertical empile les plaques filtrantes horizontalement mais fonctionne sur un axe vertical, utilisant la gravité et la pression pneumatique pour une filtration efficace et une décharge automatisée du gâteau.
Avantage principal : offre un encombrement jusqu'à 50 % plus petit et une humidité du gâteau nettement inférieure par rapport aux modèles conventionnels à plaques et cadres.
Meilleur ajustement : Idéal pour les industries à haut débit telles que l’exploitation minière, le traitement chimique et le traitement complexe des eaux usées, où la séparation des particules fines et le traitement automatisé en circuit fermé sont essentiels.
Facteur de décision : bien que les dépenses d'investissement initiales (CapEx) soient plus élevées, le retour sur investissement est réalisé grâce à des coûts de main-d'œuvre réduits, des temps de cycle plus rapides et des exigences de séchage thermique moindres.
La conception structurelle de cette machine diffère fondamentalement de celle de ses homologues traditionnelles. Les ingénieurs orientent la pile de plaques sur un axe vertical. Ils placent les plaques filtrantes horizontalement, en les empilant les unes sur les autres. Un seul tissu filtrant continu zigzague à travers l’ensemble de la plaque. Cette configuration unique capitalise sur la gravité pour faciliter le flux des matériaux. Cela évite une formation inégale du gâteau. Vous obtenez une distribution très uniforme dans chaque chambre.

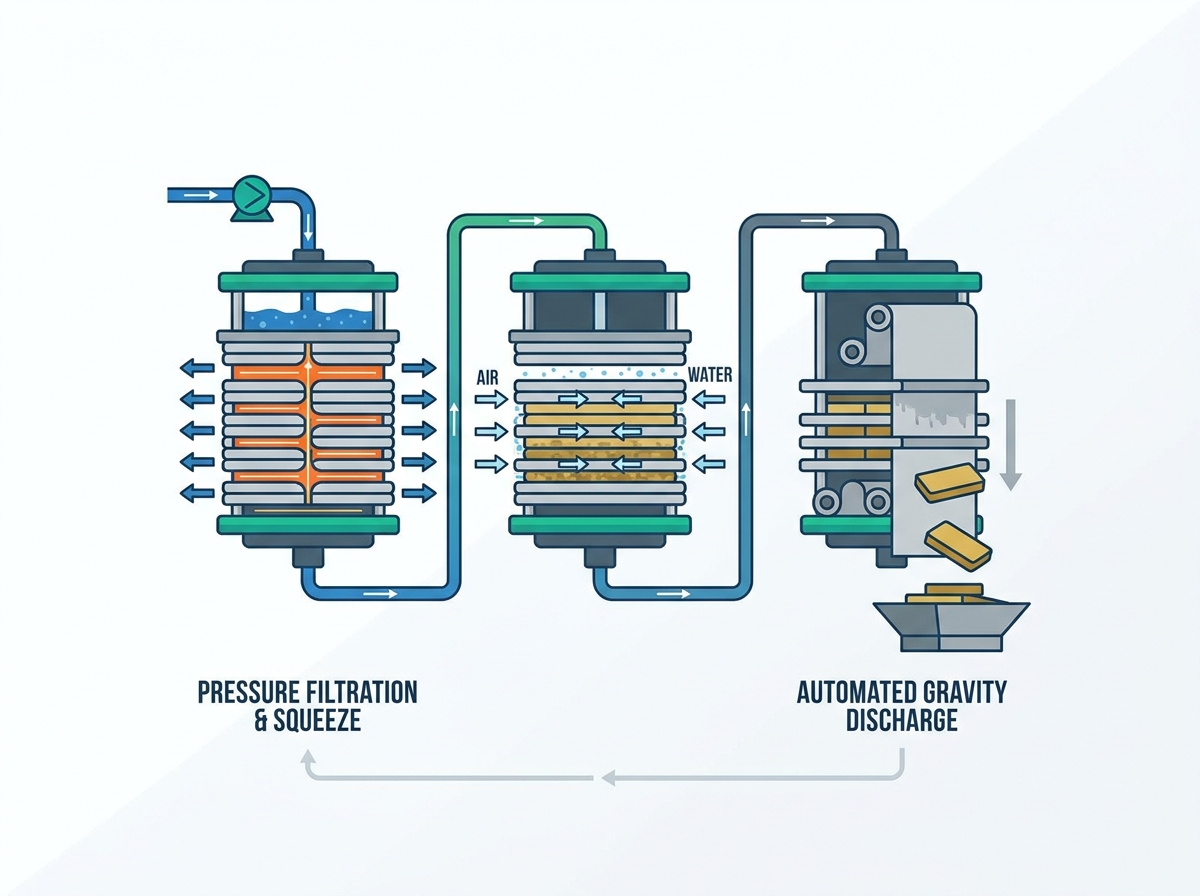

Le processus opérationnel suit un cycle séquentiel hautement contrôlé. Comprendre ce cycle de filtration étape par étape révèle l’efficacité fondamentale de l’équipement. Un filtre-presse moderne automatise ces phases avec précision.
Fermeture et étanchéité de la chambre : des vérins hydrauliques robustes compriment la pile de plaques vers le bas. Ce mécanisme de fermeture établit un environnement haute pression et sans fuite. Une étanchéité fiable empêche les éruptions dangereuses de boues pendant le fonctionnement.
Alimentation en lisier : des pompes de grande capacité injectent la matière première dans les chambres fermées. Le liquide commence à traverser le tissu continu. Les particules solides restent piégées dans les interstices de la chambre. La gravité assure un tassement uniforme des matériaux.
Filtration et pressage : le système utilise une technologie avancée de diaphragme ou de membrane. Une fois les chambres remplies, de l'eau ou de l'air sous pression gonfle les membranes flexibles derrière le tissu. Cette action mécanique comprime avec force le gâteau de filtration. Il élimine efficacement le liquide interstitiel restant.
Lavage des gâteaux et soufflage d’air : les opérateurs ont souvent besoin de sous-produits solides purs. Le système pompe la liqueur de lavage à travers le gâteau comprimé. Il chasse les impuretés en profondeur. Ensuite, de l’air comprimé traverse la matrice du gâteau. Cette étape déplace mécaniquement l’humidité résiduelle.
Décharge automatisée : Le système hydraulique se rétracte. Il ouvre simultanément les chambres à plaques. Les moteurs d'entraînement indexent le tissu filtrant continu vers l'avant. La gravité tire les gâteaux secs vers le bas. Ils se libèrent rapidement sur un tapis roulant situé en dessous. Cela permet un fonctionnement entièrement mains libres.
Les équipements de séparation industrielle doivent offrir des avantages tangibles en termes de performances. Les gestionnaires d’installations donnent la priorité aux solutions répondant à des goulots d’étranglement opérationnels spécifiques. La conception verticale offre plusieurs avantages techniques distincts.
Les installations de transformation modernes manquent souvent d’espace au sol. L’agrandissement de la superficie des bâtiments nécessite des investissements massifs. L’orientation verticale se construit vers le haut plutôt que vers l’extérieur. Il optimise l’empreinte de votre installation existante. Vous pouvez installer ces unités dans des espaces restreints. Ils nécessitent beaucoup moins d’espace au sol linéaire que les longues alternatives horizontales.
L"intervention manuelle ralentit les cycles de production. Cela expose également les travailleurs à des risques chimiques potentiels. Les fabricants intègrent ces presses directement aux systèmes PLC et SCADA. L"automatisation contrôle les pressions hydrauliques, les vitesses d"avance et l"indexation du tissu. Les opérateurs surveillent l"ensemble du processus à distance. Cela minimise considérablement l’intervention de l’opérateur humain. Il améliore la sécurité sur le lieu de travail en retirant le personnel des zones de déchargement actives.
Les coûts de transport en aval dépendent fortement du poids du matériau. Le poids de l’eau ajoute des dépenses logistiques inutiles. La combinaison d’une pression de compression mécanique élevée et d’un soufflage d’air forcé s’avère très efficace. Il produit des gâteaux de filtration structurellement stables. Ces gâteaux contiennent des niveaux d’humidité remarquablement faibles. Les gâteaux plus secs se brisent facilement lors du déchargement. Ils réduisent la charge sur les équipements de séchage thermique secondaires.
Le traitement chimique implique souvent des fumées dangereuses. Certaines boues libèrent des composés organiques volatils (COV) lors de la séparation. La conception des plaques empilées facilite une enceinte complète. Les fabricants installent des hottes de confinement autour des machines. Ces hottes captent les émissions nocives en toute sécurité. Ils acheminent les vapeurs toxiques vers les systèmes d’épuration des installations. Ce confinement reste obligatoire pour un strict respect de l"environnement.
Choisir la bonne architecture d’équipement nécessite de comparer plusieurs facteurs de forme. Chaque conception excelle dans différents scénarios opérationnels. Une comparaison claire aide les ingénieurs à justifier leurs choix d’approvisionnement.
Tableau de comparaison de l"architecture du filtre-presse
Fonctionnalité | Presse verticale | Presse horizontale | Plaque et cadre |
|---|---|---|---|
Empreinte opérationnelle | Compact (se construit vers le haut) | Vaste espace linéaire nécessaire | Espace linéaire modéré nécessaire |
Travail et automatisation | Indexation des tissus entièrement automatisée | Déplacement semi-automatique des plaques | Grattage de gâteau hautement manuel |
Temps de cycle | Lots rapides et continus | Revirement modéré | Un délai d’exécution lent et exigeant en main-d’œuvre |
Décharge de gâteau | Libération simultanée assistée par gravité | Libération séquentielle plaque par plaque | Intervention manuelle requise |
Les modèles horizontaux nécessitent un vaste espace linéaire au sol. Vous devez prendre en compte toute la longueur de la pile de plaques ainsi que la distance de rétraction du vérin hydraulique. Une unité verticale se construit vers le haut. Il utilise efficacement l’espace aérien. Cela vous permet d"installer des machines de séparation de grande capacité dans des configurations d"usine restreintes.
Les modèles traditionnels à plaques et cadres nécessitent souvent que les opérateurs grattent physiquement les gâteaux des tissus. Ce travail manuel augmente considérablement les délais d’exécution. Un système vertical utilise une indexation continue du tissu. Les moteurs d"entraînement tirent le tissu sur les rouleaux. Les gâteaux tombent naturellement. Cela élimine complètement le besoin de grattage manuel.
La vitesse détermine la rentabilité globale des installations. Le déplacement séquentiel des plaques dans les modèles horizontaux ralentit la phase de décharge. Une machine verticale ouvre toutes les chambres simultanément. Le tissu continu évacue tous les gâteaux en même temps. Ce traitement continu par lots offre des temps de cycle rapides. Vous pouvez traiter plus de tonnage quotidien en utilisant moins de machines.
Les modèles horizontaux offrent généralement des prix d’achat initiaux inférieurs. Ils comportent des assemblages mécaniques plus simples. Cela rend la maintenance standard relativement simple. Cependant, les modèles verticaux compensent les coûts d’installation initiaux plus élevés grâce à une efficacité supérieure. Ils réduisent considérablement les besoins en main-d’œuvre à long terme. Les gâteaux plus secs réduisent également les demandes ultérieures de séchage thermique. Vous économisez d’énormes quantités d’énergie tout au long de la durée de vie de l’équipement.
Divers secteurs s"appuient sur des technologies de séparation avancées pour maintenir leur rentabilité. Différentes industries présentent des caractéristiques uniques en matière de boues. La conception robuste s’adapte bien à ces divers défis.
Les opérations minières génèrent d’énormes volumes de boues. Vous devez séparer les concentrés minéraux précieux des eaux usées. Un filtre-presse vertical spécialisé gère efficacement la déshydratation des résidus. Il récupère l’eau propre pour la réutiliser par les plantes. Il excelle également dans le traitement des terres rares. Ces applications exigent une haute précision et une humidité du gâteau extrêmement faible pour le transport.
Le secteur chimique est confronté à des solvants agressifs et à des particules fines. La production de produits pétrochimiques et de pigments synthétiques nécessite un contrôle qualité strict. La séparation à l’air libre risque de contaminer le produit. Cela menace également la santé des travailleurs. Les capacités de traitement incluses s"avèrent ici vitales. Vous confinez en toute sécurité les matières dangereuses tout au long du cycle de filtration.
L"assainissement reste la priorité absolue dans la transformation des aliments. Les installations de séparation des huiles comestibles, des sucres ou des amidons nécessitent un équipement hygiénique. Les machines traditionnelles abritent des bactéries dans les crevasses. Les modèles verticaux avancés prennent en charge les protocoles automatisés de nettoyage en place (CIP). L"environnement de filtration fermé empêche les contaminants externes de pénétrer dans le flux de produit. Cette conformité répond aux réglementations strictes de la FDA.
Les stations d’épuration des eaux usées municipales et industrielles sont confrontées à une pression croissante. Ils doivent traiter des boues biologiques volumineuses et difficiles à déshydrater. Les méthodes standards laissent les boues humides et lourdes. La pression de la membrane à haute pression chasse l"humidité interne tenace. Cela réduit le volume total de boues envoyées aux décharges. Cela réduit considérablement les frais de transport d’élimination.
La sélection des bonnes machines nécessite une évaluation technique rigoureuse. Vous ne pouvez pas vous fier uniquement aux spécifications de base. Les acheteurs doivent aligner les capacités de l’équipement sur les conditions exactes des installations.
Les ingénieurs doivent calculer le tonnage quotidien avec précision. Vous devez faire correspondre le volume total de la chambre à vos débits de boue attendus. Les machines sous-dimensionnées créent de graves goulots d’étranglement dans la production. Les unités surdimensionnées gaspillent des services publics et de l’espace précieux. Vous devez déterminer la zone de filtration exacte nécessaire pour atteindre les objectifs de production. Calculez soigneusement les durées des lots pour garantir un fonctionnement continu en amont.
La chimie du lisier dicte la construction de votre matériel. Les plaques d"acier standard se dégradent rapidement lorsqu"elles sont exposées aux acides. Vous devez spécifier les matériaux de plaque appropriés. Le polypropylène renforcé offre une excellente résistance aux produits chimiques corrosifs. Il résiste efficacement aux niveaux de pH rigoureux. De plus, vous devez sélectionner les tissus filtrants en fonction des températures de fonctionnement et de l"abrasivité des particules. Un mauvais tissage du tissu entraîne des déchirures et des temps d"arrêt fréquents.
La fiabilité des équipements s"étend au-delà de la machine elle-même. Vous devez évaluer soigneusement le fabricant. Évaluez leurs délais de livraison standard. Vérifiez leurs certifications ISO pour garantir la qualité de fabrication. Plus important encore, confirmez la disponibilité nationale des pièces de rechange. Un joint hydraulique brisé peut interrompre la production pendant des semaines si les pièces de rechange doivent être expédiées à l"étranger.
Les solutions prêtes à l’emploi s’adaptent rarement parfaitement aux applications industrielles complexes. Vous devez évaluer les options de personnalisation disponibles. De nombreuses installations nécessitent des systèmes automatisés de lavage des tissus pour éviter l’aveuglement. D’autres ont besoin d’une programmation API personnalisée pour s’intégrer aux salles de contrôle centrales existantes. L"évolutivité modulaire vous permet d"ajouter des plaques supplémentaires ultérieurement. Vous pouvez augmenter votre capacité à mesure que vos volumes de production augmentent.
Le déploiement de machines industrielles lourdes implique des défis logistiques inhérents. Les gestionnaires d"installations doivent préparer leur infrastructure de manière adéquate. Ignorer ces conditions préalables entraîne des retards de mise en service et des échecs opérationnels.
L’installation de ces structures massives nécessite d’importants travaux de gréage et de grue. Le poids de l’empilement de plaques verticales exige des fondations en béton armé. Vous devez coordonner les équipements de levage lourds à l’intérieur d’environnements d’usine fermés. Les gestionnaires d"installations doivent prévoir des temps d"arrêt adéquats pendant la phase d"installation. Un bon alignement du cadre vertical reste essentiel pour éviter toute liaison mécanique ultérieure.
Cet équipement automatisé consomme des utilitaires importants. Vous devez évaluer la capacité de vos installations existantes. La phase de compression de la membrane nécessite un grand volume d"air comprimé ou d"eau sous pression. Les vérins de fermeture massifs nécessitent des groupes hydrauliques robustes. Si les compresseurs d’air de votre usine ne produisent pas suffisamment de CFM, le cycle de compression échouera. Vous devrez peut-être mettre à niveau les systèmes utilitaires auxiliaires avant l"installation.
La transition depuis un équipement manuel de base introduit une courbe d’apprentissage abrupte. Les équipes de maintenance doivent s’adapter à des systèmes mécaniques sophistiqués. Le système de suivi continu des tissus nécessite un étalonnage précis du capteur. Les tissus mal alignés se froissent et se déchirent rapidement. Les équipes doivent également apprendre à entretenir les joints pneumatiques haute pression. Vous devez investir dans des programmes de formation complets dirigés par des fournisseurs pour votre personnel de maintenance.
Le comportement du lisier reste notoirement imprévisible. La distribution granulométrique change quotidiennement. Vous ne pouvez pas vous procurer des équipements de filtration industrielle sur la seule base de la théorie. Il est absolument nécessaire d’effectuer des tests pilotes ou à l’échelle du laboratoire. Vous devez tester des échantillons de boues spécifiques prélevés directement sur votre chaîne de traitement. Des tests pilotes vérifient la sélection du tissu, la pression de compression requise et les temps de cycle attendus. Cela élimine le risque de défaillances de performances à grande échelle.
La mise à niveau vers un système de séparation verticale automatisé offre une immense valeur stratégique. Il optimise l"encombrement restreint des installations tout en réduisant considérablement les besoins en main-d"œuvre manuelle. La combinaison du pressage à haute pression et du soufflage d’air garantit une sécheresse supérieure du gâteau. Cela réduit directement les demandes de traitement secondaire.
Nous vous recommandons d’établir une matrice de décision complète avant d’acheter. Vous devez cartographier les caractéristiques exactes de votre boue, les limites de l"empreinte physique et les contraintes des services publics. Comparez soigneusement ces mesures aux spécifications du fournisseur. Portez une attention particulière à la compatibilité des matériaux et aux capacités de déchargement automatisé.
Prenez des mesures proactives pour valider votre stratégie d’approvisionnement. Encouragez votre équipe d’ingénierie à demander un test pilote de matériau. Consultez directement un ingénieur d’application pour vérifier vos spécifications de dimensionnement. Les tests en conditions réelles restent la voie la plus fiable pour atteindre un succès opérationnel à long terme.
R : Le tissu filtrant continu dure généralement entre 3 et 6 mois. La durée de vie dépend fortement de la fréquence de fonctionnement et de l"abrasivité du lisier. Les matériaux très acides ou alcalins peuvent accélérer l’usure. Les cycles de lavage automatisés de routine prolongent considérablement la durabilité des tissus. Vous devez inspecter le matériau régulièrement pour éviter des déchirures inattendues et des temps d"arrêt imprévus coûteux.
R : Oui, ils traitent régulièrement des matériaux très abrasifs comme les résidus minéraux. Les fabricants utilisent des plaques en polypropylène renforcé et des tissus filtrants spécialisés résistants à l"usure. Nous recommandons de spécifier des matériaux de membrane robustes pour éviter une dégradation prématurée. Un contrôle approprié de l’alimentation en boue minimise également l’usure par impact à haute vitesse à l’intérieur des chambres de filtration individuelles.
R : La déshydratation mécanique consomme beaucoup moins d’énergie que le séchage thermique. La compression à haute pression et le soufflage d’air comprimé éliminent mécaniquement la majeure partie de l’humidité. Cela réduit considérablement l’énergie thermique requise pour le traitement en aval. Les installations observent souvent des réductions significatives de l’utilisation quotidienne des services publics lors du remplacement des systèmes d’évaporation thermique par une séparation mécanique avancée.
R : La plupart des systèmes modernes fonctionnent à des pressions de compression de la membrane allant jusqu"à 16 bars. Certains modèles spécialisés haute pression atteignent jusqu"à 30 bars. Des pressions plus élevées produisent des gâteaux de filtration nettement plus secs. Vous devez vous assurer que les systèmes d"air comprimé ou d"eau hydraulique de votre installation peuvent répondre de manière fiable à ces exigences de charge de pointe pendant l"exploitation.
